Корзина сцепления в сборе 4T CB125

Корзина сцепления в сборе для 4T CB125

Корзина предназначена для обслуживания сцепления четырехтактного мотоцикла с обозначением CB125. Она участвует в передаче крутящего момента от двигателя к коробке передач и объединяет основные детали многодискового механизма в компактную сборку. Такой формат удобен при ремонте, когда изношена не одна отдельная пластина, а несколько сопряженных частей, либо прежняя корзина получила выработку, деформацию или повреждение зубчатого венца.

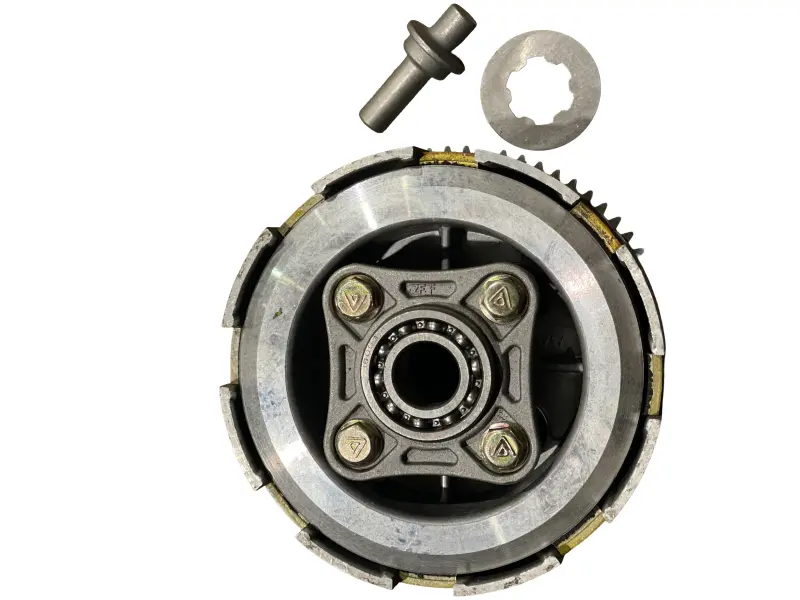

Конструкция включает наружную корзину с зубчатым венцом, пакет дисков, центральную часть, нажимной механизм с четырьмя крепежными точками и подшипник в центре. При включенном сцеплении диски прижимаются друг к другу и передают вращение трансмиссии. После воздействия на механизм выключения давление уменьшается, что позволяет кратковременно разъединить двигатель и коробку передач для остановки или переключения. Состояние корзины, дисков и сопряженных поверхностей напрямую влияет на плавность включения и полноту передачи момента.

Что проверить при подборе

• Тип двигателя. Деталь рассчитана на четырехтактное исполнение с обозначением CB125. Одного совпадения рабочего объема недостаточно, поскольку у двигателей одного класса могут различаться конструкция сцепления и посадочные параметры.
• Наружный зубчатый венец. Сопоставьте его диаметр, профиль и количество зубьев со старой корзиной. Венец должен соответствовать ответной шестерне первичной передачи.
• Центральную посадку. Проверьте внутренний диаметр, шлицевое соединение, подшипник и расположение шайб. Эти элементы определяют установку сборки на вал и ее положение относительно соседних деталей.
• Пакет дисков. Сравните количество, наружный диаметр и форму выступов фрикционных и стальных дисков. Несовпадение пакета может изменить высоту сборки и ход нажимной части.
• Нажимной механизм. Учитывайте расположение четырех крепежных точек, форму центральной части и конфигурацию механизма выключения сцепления.

Обозначение CB125 применяется для разных модификаций мотоциклов и двигателей, поэтому окончательный подбор выполняют не только по названию модели. Надежнее снять прежнюю корзину и сопоставить обе детали по зубчатому венцу, центральной посадке, габаритам, числу дисков и расположению крепежа. Если двигатель ранее ремонтировался или заменялся, ориентироваться следует на фактически установленную силовую установку, а не только на надпись на облицовке мотоцикла.

Когда требуется замена

Проверка корзины необходима при рывках во время трогания, пробуксовке под нагрузкой, неполном разъединении сцепления, затрудненном переключении или постороннем механическом шуме со стороны его корпуса. Такие признаки могут быть связаны не только с корзиной: одновременно осматривают диски, пружины, подшипник, привод выключения, вал и ответную шестерню. Решение о замене принимают после разборки и оценки всех сопряженных деталей.

Установка и обслуживание

Перед монтажом очищают посадочные поверхности и проверяют состояние вала, резьбы, стопорных деталей и привода выключения. Сборку устанавливают без перекоса, соблюдая порядок шайб и фиксаторов, предусмотренный конструкцией конкретного двигателя. Крепеж нажимной части затягивают равномерно, а момент затяжки выбирают по технической документации мотоцикла. После сборки регулируют свободный ход привода и проверяют, полностью ли сцепление включается и разъединяется.

Исполнение «в сборе» описывает собранную корзину сцепления, но не означает универсальный набор всех расходных деталей для любого ремонта. Перед заказом отдельно уточните необходимые прокладки, стопоры и другие компоненты, которые снимаются при доступе к механизму. Точная предварительная сверка помогает установить корзину без переделок и восстановить нормальную связь двигателя с трансмиссией.
