Вилка маятника задняя Alpha VDK

Задняя вилка маятника Alpha VDK — деталь задней подвески мопеда, которая удерживает заднее колесо и связывает его с рамой через шарнир. При работе подвески маятник движется вместе с колесом, сохраняя его положение относительно рамы. От геометрии вилки и состояния её креплений зависят правильная установка колеса, работа цепной передачи и отсутствие бокового люфта.

Конструкция и причины замены

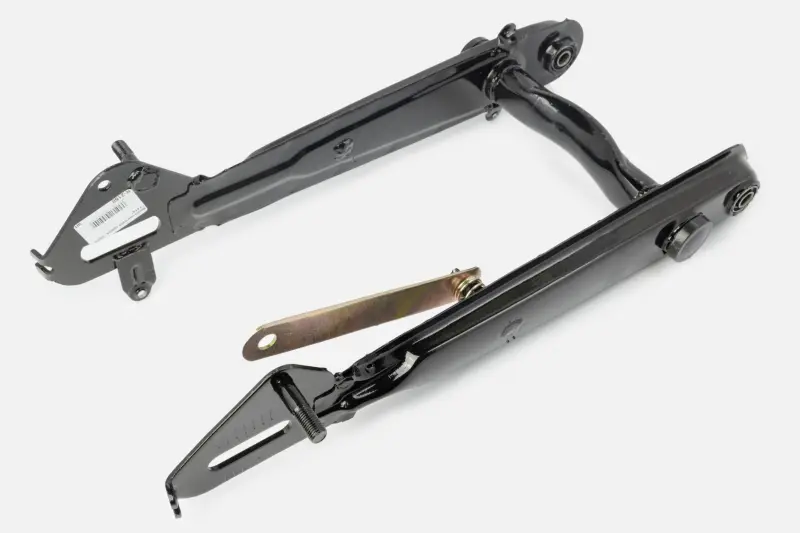

Вилка имеет два продольных плеча, соединённых поперечиной, и чёрное покрытие. На концах предусмотрены продолговатые пазы под ось колеса: они позволяют перемещать ось при регулировке натяжения цепи. В передней части находятся проушины шарнирного крепления. При подборе нужно учитывать не только общий контур вилки, но и расположение всех кронштейнов, отверстий и упоров.

Маятник меняют при изгибе после удара, трещинах, повреждении сварных соединений, сильной коррозии или деформации посадочных мест. Поводом для проверки служат перекос колеса, боковое смещение задней части мопеда и невозможность правильно выставить цепь. Такие признаки сами по себе ещё не означают, что нужна новая вилка: люфт может возникнуть из-за изношенных втулок, оси шарнира или ослабленного крепежа. Сначала стоит определить, какая именно часть соединения повреждена.

Что сверить при подборе

Сравнивайте новую вилку со снятой деталью и местами её крепления на мопеде. Основные ориентиры — расстояние от оси шарнира до пазов заднего колеса, ширина вилки в точках установки, размеры отверстий под оси и расположение креплений амортизаторов. Отдельно проверьте форму пазов, положение натяжителей цепи и креплений тормозной тяги либо упора тормоза. Совпадения названия модели недостаточно, если эти места отличаются.

Учитывайте ширину ступицы вместе с проставками, положение ведомой звезды и зазоры вокруг колеса. Неподходящая геометрия может увести колесо в сторону, нарушить линию цепи или помешать работе тормоза. Не пытайтесь компенсировать несовпадение креплений стягиванием плеч, расточкой отверстий или случайными шайбами: сначала нужно выяснить причину расхождения.

Особенности установки

Для замены мопед устойчиво фиксируют, разгружают заднюю подвеску и снимают колесо. Затем освобождают связанные с маятником крепления тормоза и амортизаторов, извлекают ось шарнира и снимают вилку. Расположение проставок и шайб полезно зафиксировать до разборки, чтобы восстановить правильный порядок сборки.

При установке осматривают ось маятника, втулки, проставки, натяжители и крепёж; изношенные детали заменяют. Проверяют также посадочные места на раме и крепления амортизаторов. Сборку, смазку шарнира и затяжку соединений выполняют по требованиям руководства мопеда. После монтажа выставляют заднее колесо и натяжение цепи, проверяют свободное вращение колеса, работу тормоза и отсутствие бокового люфта. Подвеска должна перемещаться без заеданий, а колесо и цепь — не задевать вилку.
