Шатун МУРАВЕЙ в сборе со втулкой VDK

Шатун МУРАВЕЙ в сборе со втулкой VDK предназначен для ремонта кривошипно-шатунного механизма двигателя. Он связывает поршень с коленчатым валом и передаёт усилие от поршня на кривошип. При работе двигателя шатун постоянно меняет положение и воспринимает переменные нагрузки, поэтому состояние обеих головок и их соединений влияет на стук, вибрацию и износ сопряжённых деталей.

Конструкция

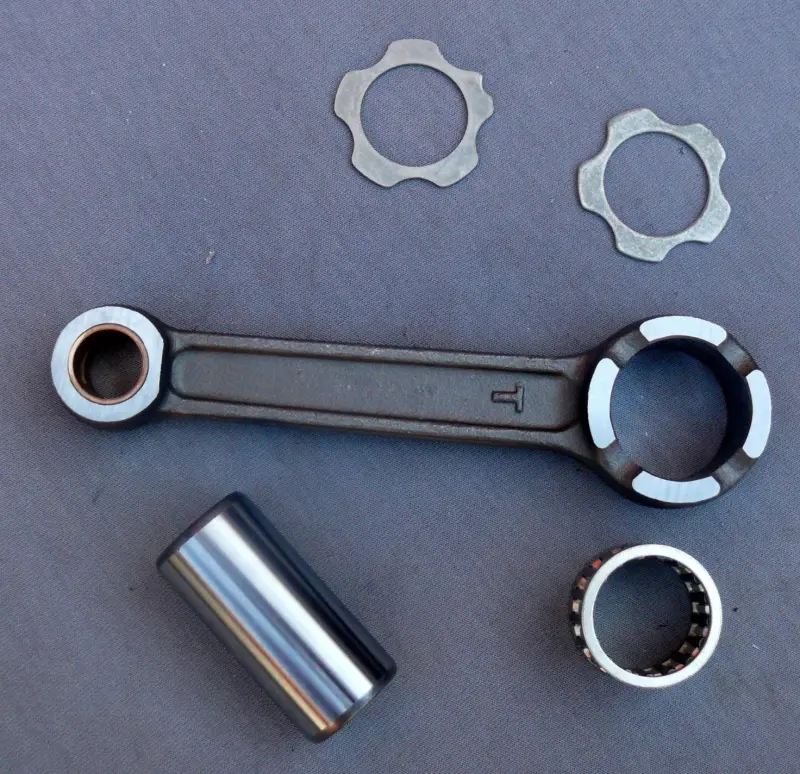

Верхняя, меньшая головка выполнена со втулкой под поршневой палец. Нижняя, большая головка цельная, без съёмной крышки. На стержне шатуна нанесена маркировка «Т». Это обозначение сохраняют при сравнении деталей, но основные ориентиры при подборе — размеры и устройство сопряжений.

Втулка служит опорой поршневому пальцу, а подшипник обеспечивает движение нижней головки относительно пальца кривошипа. Упорные шайбы располагаются по бокам нижней головки. Эти детали работают совместно: изношенный палец или повреждённая опорная поверхность могут быстро испортить новое сопряжение, даже если сам шатун ещё не имеет заметных повреждений.

Когда требуется замена

Повод проверить шатун — стук из кривошипного механизма, увеличенный радиальный люфт нижней головки, износ втулки, задиры или следы перегрева. Изгиб и скручивание стержня нарушают положение поршня в цилиндре. Одного звука недостаточно для вывода: после разборки проверяют посадки, состояние пальцев и плавность движения подшипника. Боковое перемещение шатуна оценивают отдельно от радиального люфта, сопоставляя его с допустимым зазором двигателя.

Что сверить при подборе

Сравните снятый шатун и детали его сопряжений: межосевое расстояние, ширину обеих головок, диаметр отверстия втулки, размеры нижней головки и пальца кривошипа. Также сверяют размеры подшипника, толщину и форму упорных шайб. Совпадение общей формы не заменяет измерения: неправильная ширина меняет боковой зазор, а неподходящая посадка пальца мешает собрать коленчатый вал с требуемой точностью.

Особенности установки

Замена шатуна с цельной нижней головкой требует разборки прессового соединения коленчатого вала. Работу выполняют с прессом, подходящими опорами и измерительным инструментом. При разборке осматривают посадочные отверстия в щеках, поршневой палец и его фиксаторы. Детали с выработкой, повреждениями или нарушенной посадкой не оставляют в новом сопряжении.

При сборке очищают сопрягаемые поверхности, смазывают подшипник и втулку согласно требованиям двигателя, устанавливают шайбы и контролируют зазоры. Посадку поршневого пальца во втулке проверяют измерением; палец не забивают силой. После запрессовки контролируют взаимное положение щёк, биение вала и свободное движение шатуна. Ошибки центровки и слишком тесные сопряжения приводят к нагреву, ускоренному износу и возможному заклиниванию, поэтому окончательную проверку проводят до установки коленвала в двигатель.
