Звезда трансмиссии передняя МУРАВЕЙ 428-15T VDK

Передняя звезда трансмиссии МУРАВЕЙ 428-15T VDK передаёт вращение с ведущего вала на цепь. Её зубья входят в зацепление с роликами цепи и тянут её к ведомой звезде. Деталь нужна при восстановлении цепной передачи, когда зубья старой звезды изношены, повреждены или установленная звезда не соответствует требуемому числу зубьев.

Обозначения и конструкция

428 — типоразмер цепи с шагом 12,7 мм, а 15T означает 15 зубьев. Маркировка 15T нанесена на саму звезду. При подборе учитывают полное обозначение цепи: одинакового шага недостаточно, поскольку цепи могут различаться шириной и размерами роликов. Неподходящая цепь не будет правильно садиться между зубьями.

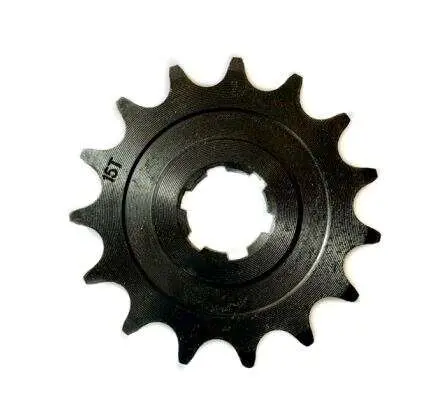

У звезды центральное отверстие со шлицевым профилем и выступающая часть вокруг посадки. Шлицы связывают звезду с валом и передают крутящий момент. Форма посадки и положение зубчатого венца относительно вала определяют, встанет ли деталь на место и совпадёт ли линия движения цепи с ведомой звездой.

Что сверить со снятой звездой

Сравните типоразмер цепи, число зубьев, профиль и количество шлицев, размеры посадочного отверстия. Проверьте общую толщину, выступ центральной части и расположение венца относительно посадки. Отдельно сопоставьте способ фиксации: после установки штатное крепление должно занимать своё место и удерживать звезду без перекоса.

Сохранение 15 зубьев позволяет оставить прежнее передаточное отношение, если на снятой ведущей звезде также было 15 зубьев и ведомая звезда не меняется. Другое число зубьев меняет соотношение тяги и скорости при тех же оборотах двигателя, а также может потребовать проверки длины цепи и диапазона её регулировки. Поэтому замену подбирают по параметрам всей пары звёзд и цепи.

Когда требуется замена

Повод осмотреть звезду — заострённые или загнутые зубья, сколы, заметная выработка по одной стороне венца, рывки и неравномерный шум цепной передачи. Проверяют и посадку: разбитые шлицы могут давать люфт даже при целых зубьях. Односторонний износ требует проверки соосности, а ускоренная выработка часто связана с растянутой цепью, загрязнением или неверным натяжением.

Вместе с передней звездой осмотрите цепь и ведомую звезду. Изношенная цепь плохо сопрягается с новым венцом и ускоряет его износ. Если выработана вся передача, цепь и обе звезды целесообразно менять вместе. Также проверяют состояние шлицев вала и деталей крепления: новая звезда не устраняет повреждения посадки.

Установка и проверка

Замену выполняют при заглушённом двигателе и устойчиво закреплённой технике. Ослабляют цепь, снимают штатный фиксатор и старую звезду, очищают посадку. Новую деталь устанавливают с сохранением предусмотренной ориентации выступающей части, не забивая её на вал. Крепление затягивают по требованиям руководства к технике; повреждённые стопорные детали заменяют.

После сборки проверяют совпадение линии звёзд, регулируют провис цепи по руководству и вручную проворачивают передачу, убеждаясь в отсутствии заеданий. Слишком сильное натяжение нагружает вал и подшипники, а перекос вызывает боковой износ зубьев и цепи. Защитный кожух возвращают на место до запуска двигателя.
