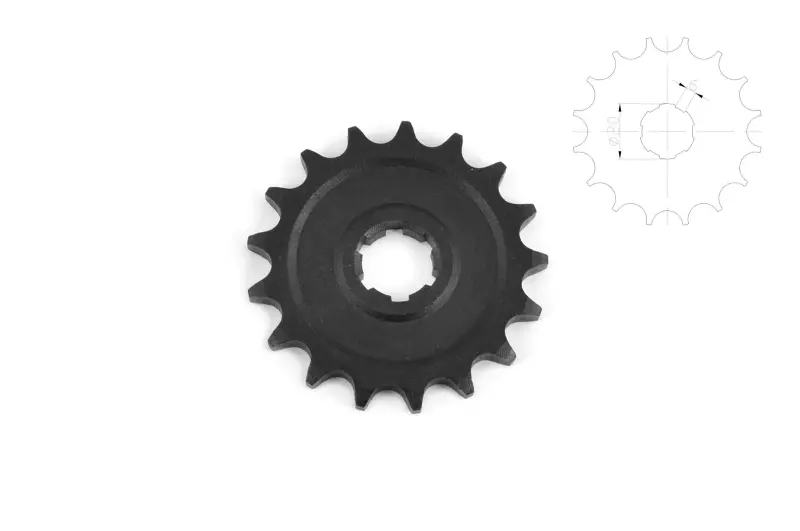

Звезда передняя МИНСК 428-17T VDK

Передняя звезда трансмиссии МИНСК 428-17T VDK передаёт вращение от выходного вала коробки передач к цепи, которая приводит заднее колесо. Обозначение 428 указывает на типоразмер цепи с шагом 12,7 мм, а 17T означает 17 зубьев. При замене эти параметры сверяют с установленным приводом: от них зависят зацепление цепи и передаточное отношение.

Конструкция и работа

У звезды наружный зубчатый венец, центральное шлицевое отверстие и выступающая часть вокруг посадки. Шлицы передают усилие с вала, а зубья последовательно входят в зацепление с цепью. Для правильной работы нужны подходящая посадка и совпадение плоскостей передней и задней звёзд. Перекос заставляет цепь идти с боковым усилием и ускоряет износ привода.

Число зубьев стоит сохранять таким же, как у снятой звезды, если задача — восстановить привычную работу трансмиссии. При неизменной задней звезде увеличение числа зубьев спереди уменьшает передаточное отношение, а уменьшение — увеличивает. Такая замена меняет соотношение тяги и скорости при одинаковых оборотах двигателя, а также может потребовать другой длины цепи или дополнительного диапазона её регулировки.

Что сверить при подборе

Сопоставьте типоразмер цепи и число зубьев, затем проверьте число и профиль шлицев, размеры посадочного отверстия, толщину звезды и положение выступающей части относительно зубчатого венца. Сверьте способ фиксации на валу и расположение звезды под защитной крышкой. Совпадения наружного диаметра недостаточно: неверная посадка не позволит закрепить деталь, а другой вылет сместит линию цепи.

Типоразмер 428 нельзя проверять только по шагу: цепи с одинаковым шагом могут отличаться другими размерами. Ориентируйтесь на обозначение цепи и параметры снятой детали. Если прежняя звезда сильно изношена, форму её зубьев не используйте как образец исправного профиля. Посадочные поверхности также проверьте на выработку: люфт может быть связан и со звездой, и со шлицами вала.

Когда нужна замена

Повод осмотреть звезду — заострённые или загнутые в одну сторону зубья, сколы, неравномерная выработка и заметный люфт на посадке. Рывки, шум и неравномерное натяжение цепи требуют проверки всего цепного привода, поскольку одной новой звездой причину удаётся устранить не всегда. При замене оцените вытяжку цепи, подвижность её звеньев и состояние задней звезды. Изношенная цепь быстрее повреждает новые зубья; при совместном износе цепь и обе звезды меняют вместе.

Установка и проверка

На заглушённом мотоцикле со снятой нагрузкой с привода открывают доступ к звезде, ослабляют цепь и снимают штатный фиксатор. После снятия детали очищают посадку, осматривают шлицы вала и крепление. Новую звезду устанавливают с правильной ориентацией выступающей части, без перекоса и принудительного забивания. Крепёж затягивают и стопорят по руководству мотоцикла.

После сборки выставляют соосность колёс и провис цепи по требованиям техники. Вручную проворачивают заднее колесо и проверяют натяжение в нескольких положениях, свободный ход цепи и отсутствие касания крышки. Чрезмерное натяжение нагружает вал и подшипники, а слишком свободная цепь может сходить с зубьев. Проверка крепления и линии цепи завершает замену.
