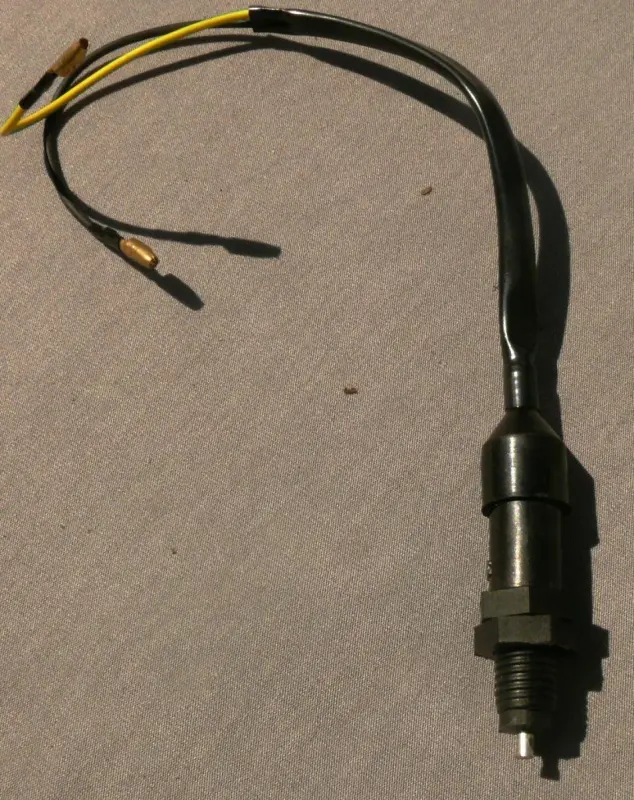

Концевой выключатель педали заднего тормоза 2422А

Концевой выключатель педали заднего тормоза 2422А

Выключатель 2422А предназначен для управления стоп-сигналом при нажатии на педаль заднего тормоза мототехники. Перемещение педали воздействует на подпружиненный шток выключателя, после чего фонарь получает команду на включение. Деталь не создает тормозное усилие и не влияет на работу колодок или привода тормоза: ее задача — своевременно включить предупреждающий световой сигнал.

Корпус имеет резьбовой установочный участок и регулировочную гайку. Такая конструкция позволяет закрепить выключатель возле педали и настроить положение относительно ее хода. От корпуса выведены провода для подключения к проводке стоп-сигнала. Обозначение 2422А относится к конкретному исполнению детали, поэтому перед заказом нужно сопоставить не только название, но и конструкцию старого выключателя.

Как правильно подобрать выключатель

Совместимость с определенной моделью мотоцикла, мопеда или скутера нельзя устанавливать только по внешнему сходству. Сравните расположение детали возле педали, принцип воздействия на шток, диаметр и шаг монтажной резьбы, длину резьбовой части, положение регулировочной гайки и доступное пространство в месте установки. Значение имеют также количество проводов, длина их свободной части и способ соединения с основной проводкой техники.

Старый концевик желательно демонтировать только после фиксации его положения. Это поможет восстановить исходную высоту установки и получить подходящий момент включения стоп-сигнала. Если родная деталь отсутствует, ориентируйтесь на штатное крепление и схему подключения конкретной техники. Не следует подрезать крепеж или изменять ход педали ради установки выключателя, который отличается по посадочным параметрам.

Когда требуется замена

• стоп-сигнал не загорается при нажатии на педаль заднего тормоза;
• фонарь остается включенным после возвращения педали в исходное положение;
• свет включается слишком поздно либо реагирует с перебоями;
• шток заедает, корпус поврежден, резьба не удерживает заданное положение;
• провода возле корпуса имеют обрыв или поврежденную изоляцию.

Эти признаки могут быть связаны не только с выключателем. До замены проверьте лампу или светодиодный модуль, контакты, соединения проводов и исправность самой педали. Такой порядок исключает ситуацию, когда новый концевик устанавливается вместо исправной детали, а причина остается в разъеме либо проводке.

Установка и регулировка

Работу выполняют при выключенном зажигании и устойчиво зафиксированной технике. Выключатель устанавливают без перекоса, оставляя возможность регулировки гайкой. При затяжке удерживайте корпус от проворачивания, чтобы не скручивать выходящие провода. Проводку прокладывают без натяжения, защищая ее от контакта с горячими поверхностями, подвижными деталями и острыми кромками.

После монтажа настройте положение так, чтобы стоп-сигнал включался непосредственно перед началом торможения и гас после полного отпускания педали. Слишком раннее срабатывание может оставлять фонарь включенным во время обычного движения, а слишком позднее не обеспечивает правильной реакции на начало нажатия. Завершив регулировку, несколько раз нажмите и отпустите педаль, проверьте стабильность света и убедитесь, что гайка сохраняет установленное положение.

Модель 2422А подходит для ремонта только при совпадении крепления, привода штока и подключения. Тщательная сверка этих параметров со снятой деталью помогает установить выключатель без переделки штатного места и правильно настроить работу заднего стоп-сигнала.
