Концевой мини-выключатель с проводами JS

Концевой мини-выключатель с проводами JS

Компактный концевой выключатель предназначен для мотоэлектрики и срабатывает при механическом воздействии на приводную часть. Подвижная деталь соответствующего механизма нажимает или отпускает привод выключателя, после чего внутренние контакты изменяют свое состояние. Так формируется электрический сигнал о достижении заданного положения. Такая деталь применяется в системах, где положение рычага, педали либо другого подвижного компонента должно управлять предусмотренной производителем функцией.

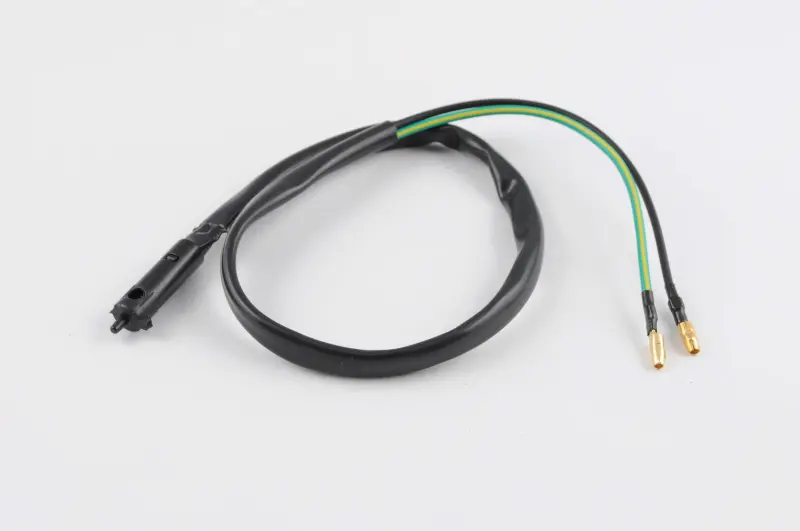

Выключатель выполнен в узком черном корпусе и снабжен двумя присоединенными проводами. На концах проводов установлены отдельные цилиндрические штекерные клеммы. Такая конфигурация позволяет подключить деталь к двум ответным контактам проводки без установки общего многоконтактного разъема. Проводная часть собрана в общую защитную оболочку на основном участке, а возле подключения разделяется на две линии. Компактная форма удобна для размещения рядом с подвижным механизмом, однако пригодность определяется не только размером корпуса: значение имеют способ крепления, положение привода и траектория детали, которая воздействует на выключатель.

Что проверить при подборе

• Форму и посадку корпуса. Новый выключатель должен устанавливаться в предусмотренное место без перекоса и переделки соседних деталей.
• Расположение приводной части. Привод должен находиться напротив рычага, педали или другого компонента и срабатывать в нужной точке его хода.
• Количество подключений. Эта версия имеет два провода с раздельными штекерными клеммами; ответные соединения техники должны соответствовать такой конфигурации.
• Длину и маршрут проводов. Проводка должна проходить до штатных точек подключения без натяжения, перегибов и контакта с подвижными либо сильно нагревающимися деталями.
• Алгоритм коммутации. Перед подключением следует определить по схеме техники, какое состояние контактов требуется при нажатом и отпущенном приводе.

Подбирать этот концевик только по общему названию техники недостаточно. У разных моделей и даже модификаций одной серии могут отличаться крепление, ход приводной части, клеммы и принцип переключения. Надежнее сопоставить новую деталь со снятым выключателем: проверить очертания корпуса, точки фиксации, направление нажатия, число проводов и тип ответных контактов. Обозначение JS помогает определить исполнение товара, но не заменяет проверку фактической посадки и схемы подключения.

Установка и проверка работы

Перед демонтажем старой детали полезно зафиксировать ее положение и маршрут проводов. Новый выключатель устанавливают так, чтобы воздействующий компонент нажимал на привод ровно, без бокового перекоса и чрезмерного хода. Корпус не должен оставаться свободным, а провода нельзя использовать как средство удержания детали. В местах поворота руля или движения рычага необходимо оставить достаточный запас длины, чтобы соединения не натягивались во всем диапазоне перемещения.

Два провода подключают к соответствующим контактам проводки по схеме конкретной техники. До окончательной сборки проверяют мультиметром, меняется ли состояние контактов при нажатии и отпускании привода. Затем контролируют работу связанной функции во всех предусмотренных положениях механизма. Если сигнал появляется слишком рано, запаздывает либо остается постоянным, следует проверить посадку корпуса, полноту возврата привода, положение воздействующей детали и правильность подключения. Такой порядок помогает отличить неисправность выключателя от проблемы в разъемах, проводке или регулировке механизма.

Замена требуется при повреждении корпуса или проводов, нестабильном переключении, заедании приводной части либо отсутствии реакции на движение сопряженного компонента. Концевой мини-выключатель JS подходит для ремонта мотоэлектрики при совпадении конструкции, способа установки и параметров подключения с исходной деталью.
