Щуп масла двигателя мотоблока 175N/180N (7/9Hp), круглый TD

Щуп масла для двигателя мотоблока 175N/180N (7/9Hp), круглый TD, служит для проверки уровня масла в картере. Он помогает определить, достаточно ли масла для работы двигателя и требуется ли долив. Исправный щуп нужен не только при обслуживании: по нему контролируют уровень между заменами масла, чтобы вовремя заметить его снижение.

Конструкция и назначение

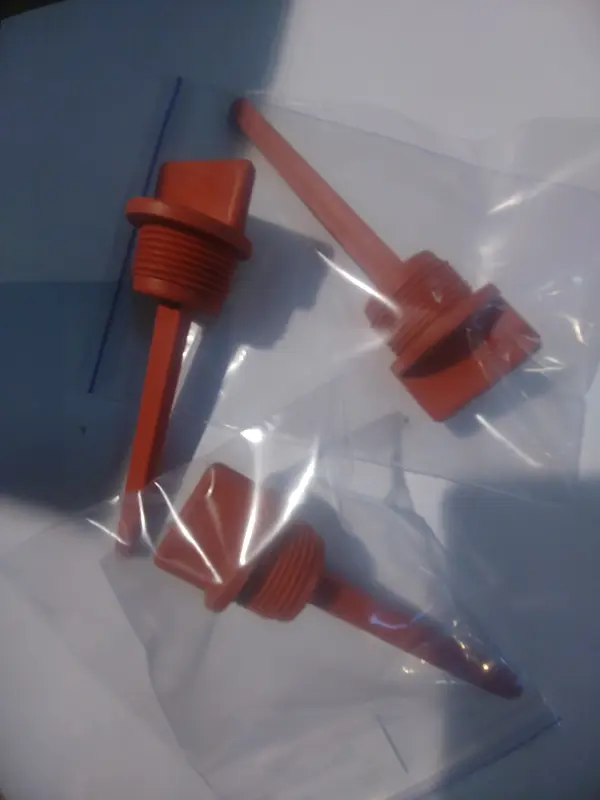

Деталь объединяет резьбовую пробку с выступающей рукояткой и длинный измерительный стержень. Пробка устанавливается в отверстие двигателя, а стержень опускается внутрь картера. Рукоятка позволяет выкручивать щуп для проверки и возвращать его на место. Красно-оранжевая деталь имеет круглый резьбовой участок. При подборе круглого исполнения нужно сверять всю посадочную часть, а не только форму верхней рукоятки.

Правильность измерения зависит от длины стержня и положения щупа относительно посадочного места. Если поставить деталь с другой рабочей длиной, показание может оказаться неверным даже при подходящей резьбе. Ошибка способна привести к недостаточному или избыточному заполнению картера. Поэтому щуп подбирают как измерительную деталь, а не только как пробку, которая закрывает отверстие.

Когда нужна замена

Причины замены — сломанный или деформированный стержень, трещины в пробке, повреждённая рукоятка и сорванная резьба. Щуп также меняют при утрате или повреждении участка, по которому определяют уровень. Масляные следы вокруг посадочного места требуют проверки: причиной может быть как сама пробка, так и уплотнение либо повреждение ответной поверхности. Если часть старого стержня обломилась и осталась внутри двигателя, её необходимо извлечь до запуска.

Что сверить при подборе

Сравните снятый щуп с заменой: диаметр и шаг резьбы, длину резьбового участка, форму упора и расположение уплотнения. Отдельно проверьте длину стержня от посадочной поверхности до конца и положение контрольных отметок. Общая длина вместе с рукояткой для такого сравнения недостаточна. Слишком длинный стержень может упираться во внутренние детали, а неподходящая резьба повредит отверстие или не позволит плотно установить пробку.

Если старый щуп потерян, ориентируйтесь на сведения о двигателе и размеры его посадочного места. Одного совпадения мощности недостаточно. При наличии уплотнительного кольца проверьте его состояние и посадку: затвердевшее, надорванное или сплющенное кольцо следует заменить подходящим. Осмотрите также резьбу отверстия и поверхность, к которой прилегает пробка.

Установка и проверка

Заглушите двигатель, установите мотоблок ровно и очистите область вокруг отверстия, чтобы грязь не попала в картер. Извлеките старый щуп, проверьте целостность его стержня и очистите посадочное место. Новый щуп сначала наживите рукой: резьба должна входить без перекоса и заеданий. Не пытайтесь устранить несовпадение усилием и не затягивайте пробку за рукоятку инструментом.

Для замера протрите стержень и вставьте его способом, указанным для вашего двигателя: показание зависит от того, завинчивают ли щуп или только опирают на посадочную поверхность. После остановки дайте маслу стечь в картер и считывайте уровень по контрольным отметкам. Завершив проверку, установите щуп на место; после работы двигателя убедитесь, что вокруг пробки нет свежих следов масла.
