Прессостат компрессора 220 В в сборе с редуктором и двумя манометрами INTERTOOL

Прессостат INTERTOOL 220 В в сборе предназначен для управления работой компрессора по давлению воздуха. Он останавливает накачку при достижении верхнего порога и возобновляет её после снижения давления. В состав сборки входят прессостат, редуктор, два манометра, предохранительный клапан и два выхода. Такая сборка нужна при замене неисправного блока управления и распределения воздуха.

Устройство и управление

Прессостат и редуктор выполняют разные задачи: первый управляет включением компрессора, второй позволяет регулировать давление подачи воздуха потребителю. Манометры служат для контроля давления; при подключении нужно учитывать, с какими каналами сообщается каждый прибор. Предохранительный клапан предназначен для сброса избыточного давления и не заменяет исправную автоматику отключения.

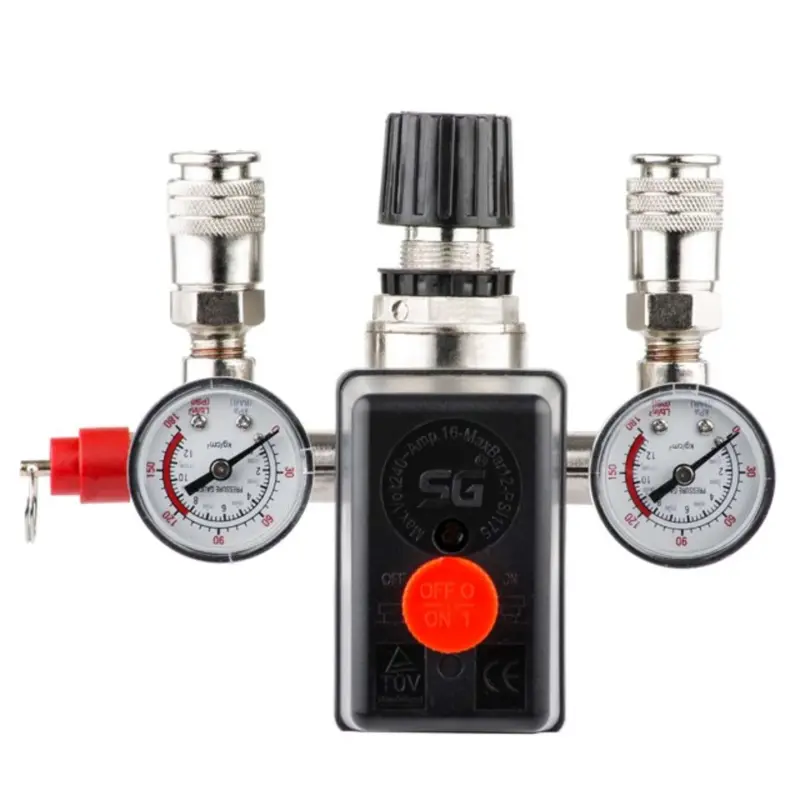

Сверху расположена ручка редуктора, по сторонам — два манометра и выходы с быстросъёмными соединениями. На корпусе находится переключатель с надписями OFF 0 и ON 1 — выключено и включено. На клапане предусмотрено кольцо. На лицевой части также нанесены обозначения SG и CE; эти надписи не используют для подбора резьб и параметров подключения.

Когда требуется замена

Повод проверить прессостат — компрессор не запускается после падения давления, не отключается при его росте или часто переключается без нормального цикла накачки. Утечки через корпус и соединения, нестабильная регулировка подачи, повреждённые манометры также требуют проверки сборки. Подобные симптомы могут быть связаны с питанием, утечками в пневмосистеме или неисправностью двигателя, поэтому причину устанавливают до замены.

Что сверить при подборе

Начните со снятого блока: сравните расположение и размеры присоединительных резьб, способ крепления, направление выходов и свободное место вокруг ручки. Быстросъёмные соединения должны подходить к ответным штуцерам шлангов. Несовпадение профиля соединения мешает фиксации и может привести к утечке воздуха.

Кроме напряжения 220 В, сверяют допустимую нагрузку контактов, схему подключения, пороги включения и отключения, диапазон редуктора и параметры предохранительного клапана. Эти значения должны соответствовать требованиям компрессора. Одного совпадения напряжения недостаточно: неподходящий блок может неправильно управлять двигателем или поддерживать неверное давление. Если к старому прессостату подведена разгрузочная трубка, отдельно проверяют возможность её подключения.

Установка и проверка

Компрессор отключают от сети и полностью стравливают воздух из ресивера. До снятия фиксируют расположение проводов и пневматических соединений. При монтаже проверяют состояние ответных резьб, уплотнений, штуцеров и шлангов, заменяют повреждённые уплотнения. Резьбы герметизируют подходящим для пневмосистем средством, не допуская его попадания внутрь каналов. Корпус, манометры и ручку не используют как рычаг при затяжке.

Подключение выполняют по схеме компрессора с проверкой заземления; работу с проводкой поручают квалифицированному специалисту. После сборки проверяют герметичность, показания приборов, регулировку выходного давления и полный цикл автоматического включения и отключения. При утечке или отсутствии остановки накачки компрессор выключают и устраняют причину.
