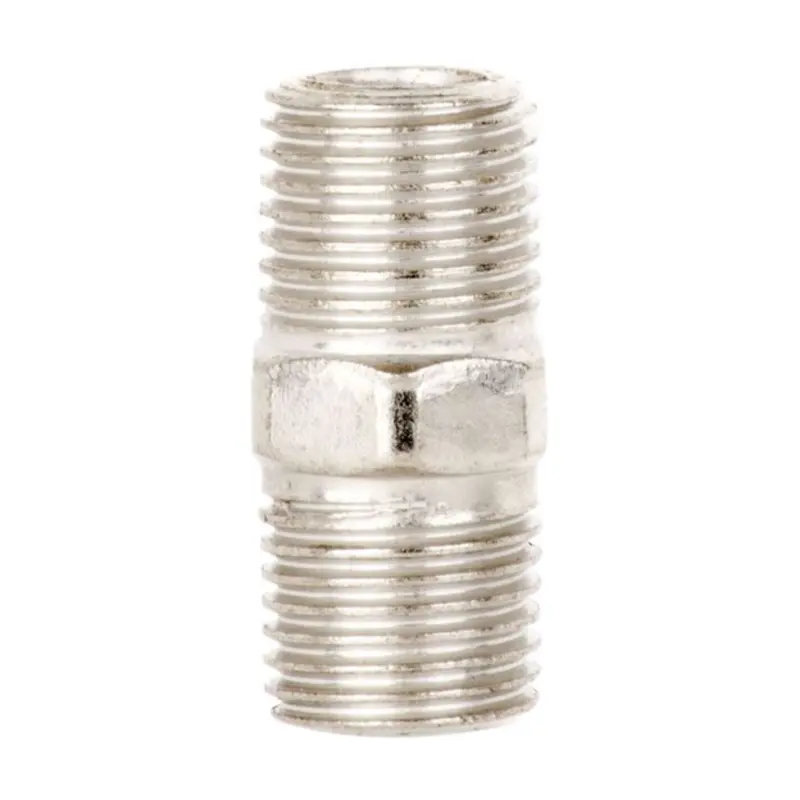

Резьбовой ниппель с наружной резьбой 1/4 × 1/4

Резьбовой ниппель 1/4 × 1/4 соединяет две детали с внутренней резьбой. На обоих концах расположена наружная резьба, а посередине предусмотрен шестигранник под ключ. Такое соединение используют при сборке резьбовых участков пневматической линии: оно позволяет состыковать ответные фитинги или присоединительные порты без шланга между ними. Для установки нужны подходящие резьбовые гнёзда с обеих сторон.

Конструкция и подбор

Ниппель имеет прямую форму, его резьбовые концы расположены на одной оси. Центральный шестигранник служит для удержания и затяжки: усилие прикладывают к граням, сохраняя резьбу для соединения. Обозначение 1/4 × 1/4 указывает номинальный размер резьбы каждого конца. Это обозначение присоединения, а не измеренный наружный диаметр в миллиметрах.

При подборе сверяют не только размер, но и стандарт резьбы, её шаг и форму — цилиндрическую или коническую. Одинаковая надпись 1/4 сама по себе не означает, что любые два соединения подойдут друг к другу. Несовпадающая резьба иногда позволяет сделать первые обороты, но затем закусывает; попытка затянуть её ключом повреждает витки ниппеля и ответного гнезда.

Со снятой деталью также сравнивают общую длину, длину резьбовых участков и положение шестигранника. От этого зависит глубина вкручивания, расстояние между соединяемыми деталями и доступ ключа. Проверьте, можно ли повернуть одну из соединяемых частей при сборке: прямой ниппель не выполняет функцию поворотной муфты. Для работы в конкретной линии параметры фитинга должны соответствовать давлению, температуре и используемой среде.

Когда соединение требует замены

Причинами замены становятся сорванные или замятые витки, трещины корпуса, выраженная коррозия и повреждение граней, мешающее удерживать ниппель ключом. Утечка в месте стыка требует проверки обеих резьб и уплотнения. Если повреждено ответное гнездо, установка нового ниппеля сама по себе проблему не устранит. Повторная чрезмерная затяжка также не восстанавливает разрушенную резьбу.

Установка и проверка

Перед разборкой пневматическую линию отключают от источника воздуха и полностью сбрасывают давление. После снятия старой детали очищают ответные резьбы от остатков уплотнителя и загрязнений, не допуская их попадания внутрь канала. Одновременно осматривают соседние фитинги и корпус с резьбовым портом: трещины и деформация в этих местах мешают получить герметичный стык.

Способ уплотнения выбирают по устройству соединения и требованиям оборудования. Старое уплотнение при пересборке заменяют подходящим новым; материал не должен перекрывать проход. Ниппель сначала вкручивают рукой без перекоса, затем затягивают ключом за шестигранник, удерживая ответную деталь вторым ключом там, где это предусмотрено конструкцией. Шланг или присоединённый прибор не используют как рычаг.

После сборки давление подают постепенно и проверяют оба стыка на утечки подходящим для пневмосистем средством. При негерметичности линию снова разгружают и проверяют посадку и уплотнение. Правильный подбор резьбы и длины позволяет собрать соединение без перекоса и лишнего напряжения в соседних деталях.
