Переходник с наружной резьбой 1/2″ на шланг 12 мм

Переходник с наружной резьбой 1/2″ на шланг 12 мм соединяет гибкий шланг с ответным резьбовым отверстием. Его используют там, где нужно перейти от резьбового подключения к шланговому: резьбовую часть вкручивают в ответную деталь, а шланг надевают на штуцер. При замене такого соединения нужно согласовать обе стороны переходника, чтобы резьба правильно вошла в гнездо, а шланг плотно сел на посадочную часть.

Конструкция соединения

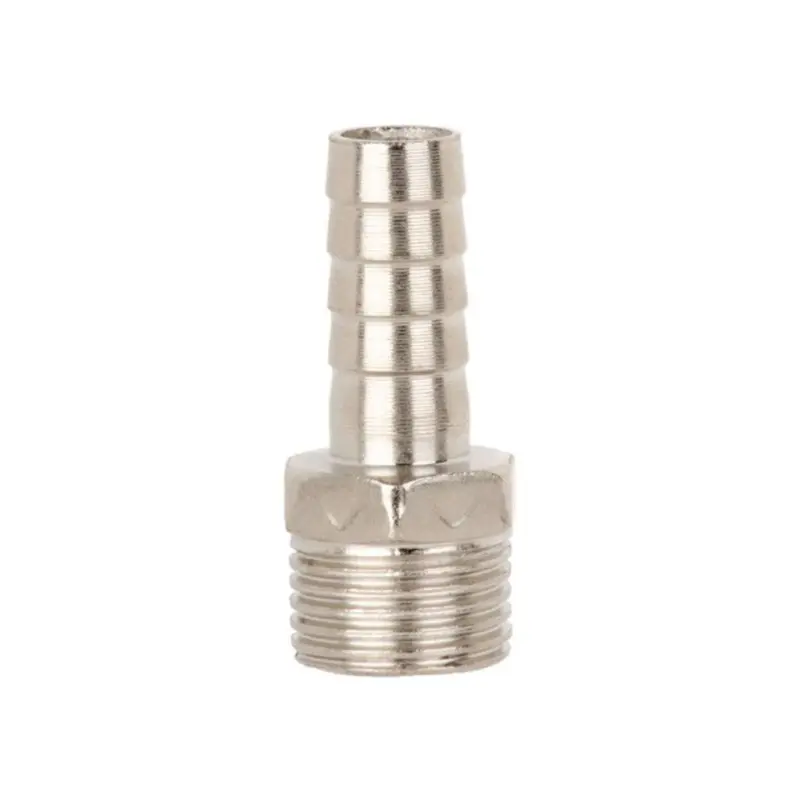

На одном конце расположена наружная резьба, на другом — штуцер с кольцевыми выступами, который обычно называют «ёлочкой». Выступы помогают удерживать надетый шланг. Между двумя частями есть шестигранник под ключ: через него переходник затягивают, не захватывая инструментом резьбу или поверхность штуцера. Уплотнение резьбовой стороны и фиксацию шланга подбирают отдельно с учётом устройства соединения и условий его работы.

Что сверить при подборе

Обозначение 1/2″ относится к номинальному размеру резьбового подключения. Его нельзя использовать как требование к наружному диаметру резьбы в миллиметрах. Сверьте со снятым переходником тип и шаг резьбы, форму её посадки и способ уплотнения. Даже близкие по диаметру резьбы могут не подходить друг к другу: если деталь закусывает на первых витках, усилие ключа не исправит несовпадение и может повредить ответное отверстие.

Размер 12 мм относится к шлангу, для которого предназначен штуцер. При подборе шланга ориентируются на его внутренний диаметр, а не на наружный размер вместе со стенкой. Также сравните длину посадочной части со старой деталью, доступное место для хомута и расстояние до соседних деталей. Шланг должен подходить к соединению без резкого перегиба и бокового натяжения. Допустимые для всей линии давление, температура и рабочая среда должны соответствовать каждому её компоненту, включая переходник, шланг и уплотнение.

Когда соединение требует замены

Поводы заменить переходник — повреждённые витки, трещина корпуса, деформированный штуцер или испорченные грани, из-за которых невозможно нормально затянуть соединение. При утечке сначала определяют её место: причиной может быть не только переходник, но и уплотнение резьбы, ослабленный хомут либо растрескавшийся конец шланга. Вместе с деталью осмотрите ответную резьбу и участок шланга под креплением. Затвердевший или надорванный шланг не станет исправным от более сильной затяжки хомута.

Установка и проверка

Перед разборкой отключите подачу среды и сбросьте давление в линии. Очистите ответную резьбу от остатков прежнего уплотнения, не допуская попадания частиц внутрь. Примените способ герметизации, соответствующий резьбовому соединению. Начните вкручивать переходник рукой, без перекоса, затем затяните ключом за шестигранник, удерживая ответную деталь от проворачивания. Не используйте шланговую часть как рычаг.

Наденьте исправный конец шланга на посадочную часть и закрепите подходящим хомутом, расположив его над штуцером, а не за его концом. Крепление должно удерживать шланг без разрезания стенки. После сборки постепенно восстановите подачу и проверьте оба места соединения на утечку способом, подходящим для рабочей среды. При обнаружении течи снова сбросьте давление и устраните причину. Неверная резьба, свободная посадка шланга или чрезмерная затяжка приводят к негерметичности и повреждению соединяемых деталей.
