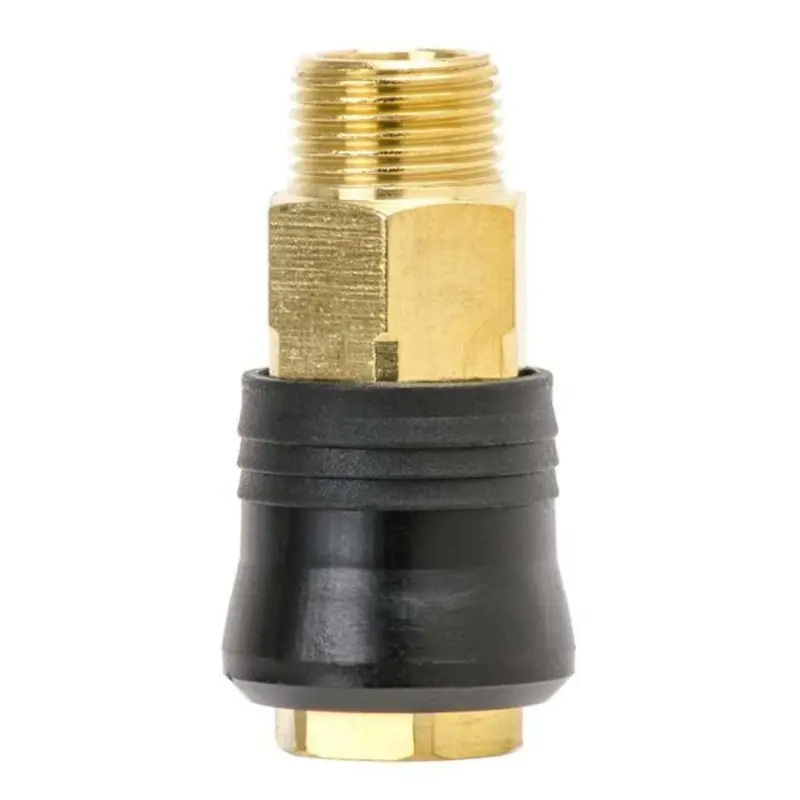

Быстроразъемное соединение с наружной резьбой 3/8″, латунь

Латунное быстроразъемное соединение с наружной резьбой 3/8″ предназначено для подключения разъемного участка пневмолинии. Резьбовую сторону устанавливают в соответствующее внутреннее резьбовое отверстие, а быстросъемную используют с подходящей ответной частью. Такое соединение позволяет отсоединять шланг или пневмоинструмент без откручивания резьбового крепления при каждом переключении.

Устройство и подбор

На корпусе есть шестигранные грани под ключ, а снаружи расположена черная втулка с кольцевыми выступами. Грани служат для затяжки резьбовой части: прикладывать монтажное усилие нужно к ним, не зажимая втулку инструментом. При подборе учитывают обе стороны соединения — резьбовую посадку и профиль быстросъема. Совпадения только одного из этих параметров недостаточно.

Обозначение 3/8″ относится к номинальному размеру присоединительной резьбы. Его нельзя использовать как прямой результат измерения наружного диаметра штангенциркулем. Сверьте со снятой деталью размер, шаг и форму резьбы, а также способ уплотнения стыка. Резьба должна соответствовать ответному отверстию: если соединение идет с перекосом или заедает уже на первых витках, затягивать его ключом нельзя.

Со стороны быстросъема сравните форму и размеры сопрягаемого штуцера, глубину его посадки и работу фиксатора. Ответная часть должна входить без принудительной подгонки и удерживаться после соединения. Также проверьте, остается ли вокруг втулки место для руки и не упирается ли корпус в соседние детали. Допустимое давление соединения и пригодность для рабочей среды сверяют с требованиями пневмосистемы.

Когда соединение меняют

Поводом для проверки служат шипение у стыка, утечка воздуха, заедание втулки, неполная фиксация штуцера или поврежденные витки резьбы. Причиной могут быть загрязнение сопрягаемых поверхностей, износ уплотнений, удары по корпусу и постоянная боковая нагрузка от шланга. Утечка не всегда означает неисправность самого соединения: осмотрите ответный штуцер, резьбовой стык и крепление шланга. Задиры на ответной части способны повредить уплотнение нового быстросъема.

Установка и проверка

Перекройте подачу воздуха и полностью сбросьте давление в отсоединяемом участке. Снимите старое соединение, очистите ответную резьбу от остатков уплотнителя и проверьте ее состояние. Подберите уплотнение по типу резьбового стыка, не допуская попадания его фрагментов в воздушный канал. Начните вкручивать соединение рукой, затем затяните ключом за шестигранник, придерживая ответный фитинг. Усилие не должно передаваться на шланг или черную втулку.

После подключения подходящего штуцера проверьте фиксацию легким натяжением без рывка. Уложите шланг без перегиба и постоянного бокового усилия на корпус, затем плавно подайте воздух и проверьте стыки на утечку подходящим средством. Неверный профиль быстросъема может привести к ненадежному удержанию ответной части, а неподходящая резьба — к повреждению посадочного отверстия. При утечке или неполном соединении снова сбросьте давление и устраните причину до работы с инструментом.
