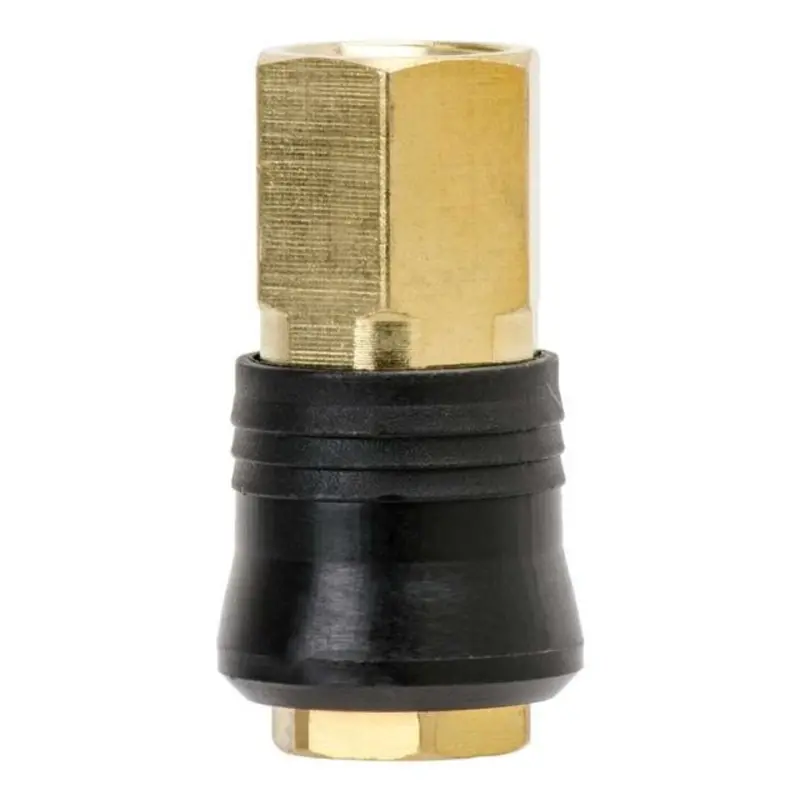

Быстроразъёмное соединение с внутренней резьбой 3/8″, латунь

Латунное быстроразъёмное соединение с внутренней резьбой 3/8″ служит для разъёмного подключения в пневматической линии. Резьбовая сторона устанавливается на ответный штуцер с наружной резьбой, а быстроразъёмная позволяет отсоединять подключённую часть без постоянного выкручивания фитинга. Такое соединение удобно там, где пневмоинструмент или участок воздушной линии приходится регулярно снимать и подключать снова.

Конструкция и подбор

У соединения есть шестигранные участки под ключ и чёрная наружная втулка с кольцевыми выступами. Грани позволяют удерживать деталь при затяжке резьбы, а рельеф втулки удобен для захвата рукой. Усилие ключа прикладывают к предназначенным для этого граням: зажимать подвижную часть и использовать её как рычаг при монтаже не следует.

Обозначение 3/8″ относится к размеру присоединительной резьбы. Его нельзя считать прямым указанием диаметра отверстия в миллиметрах. Для подбора сверяют не только размер, но и стандарт, шаг и форму резьбы ответной детали. Соединение должно накручиваться ровно, без перекоса и заедания с первых оборотов. Если резьба идёт туго сразу, попытка дотянуть её ключом может повредить обе сопрягаемые детали.

Быстроразъёмную сторону подбирают отдельно от резьбовой. Сравните профиль вставляемого штекера, его посадочную часть и расположение участка фиксации со снятым соединением. Одинаковая резьба 3/8″ не означает, что любой пневматический штекер подойдёт к замку. Неподходящая пара может не защёлкнуться, пропускать воздух или удерживаться ненадёжно. Также сверьте допустимые условия работы соединения с давлением и средой вашей линии.

Когда соединение требует замены

Повод проверить фитинг — шипение возле стыка, заметный люфт подключённого штекера, затруднённое соединение или неполная фиксация. Причиной могут быть загрязнение посадочного места, износ уплотнения, повреждение сопрягаемых поверхностей или механизма удержания. Сначала определите место утечки: воздух может выходить как через быстроразъёмную пару, так и через резьбовой стык. Вместе с соединением осмотрите ответный штекер, резьбовой штуцер и прилегающий участок шланга.

Установка и проверка

Монтаж выполняют после отключения подачи воздуха и полного сброса давления в отсоединяемом участке. С резьбы убирают загрязнения и остатки прежнего уплотнителя, проверяют целостность витков. Способ герметизации выбирают по типу резьбового стыка; уплотняющий материал не должен попадать внутрь воздушного канала. Сначала соединение наворачивают рукой, затем затягивают за грани, удерживая ответную деталь от проворачивания и не перекручивая шланг.

После присоединения штекера проверьте, что механизм полностью вернулся в положение фиксации и штекер не выходит при лёгком контрольном подтягивании. Подавайте воздух постепенно, проверяя оба стыка средством для обнаружения утечек. При шипении или образовании пузырей снова сбросьте давление и устраните причину. Учитывайте остаточное давление в шланге и при последующем разъединении: удерживайте подключённую часть, чтобы она не дёрнулась при освобождении.
