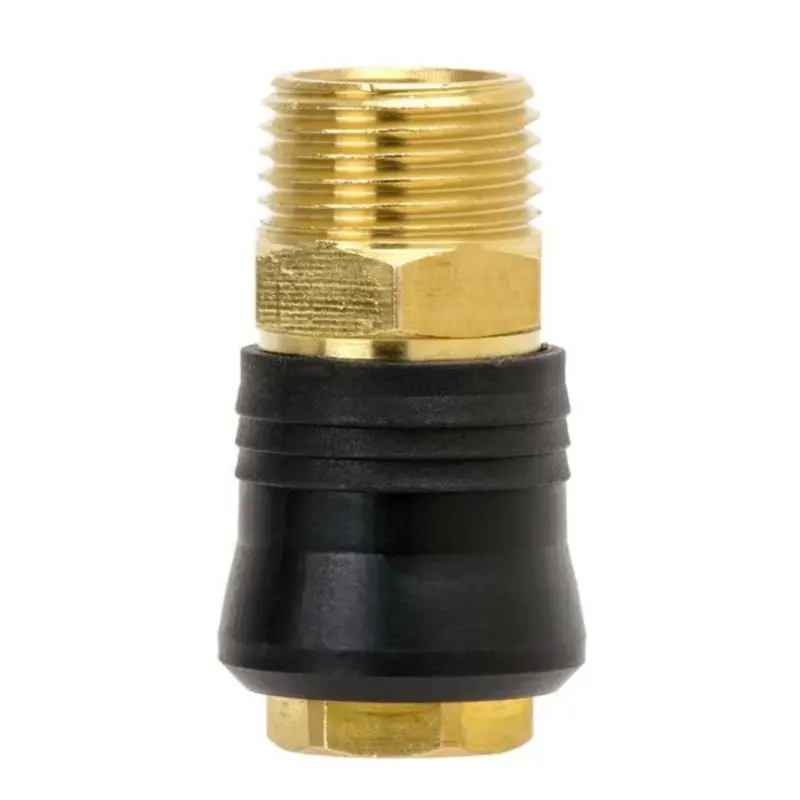

Быстроразъемное соединение с наружной резьбой 1/2″, латунь

Латунное быстроразъемное соединение с наружной резьбой 1/2″ предназначено для подключения разъемного участка пневмолинии. Резьбовую сторону устанавливают в ответное гнездо, а со стороны быстросъема присоединяют подходящий штекер. Такое соединение позволяет отсоединять шланг или инструмент, не раскручивая резьбу при каждой смене подключения.

Устройство соединения

На резьбовой части предусмотрен шестигранник под ключ. Вокруг корпуса расположена черная наружная муфта с кольцевыми выступами, за которую удобно браться при работе с разъемом. При монтаже усилие передают через металлические грани: захват наружной муфты инструментом может повредить ее и затруднить перемещение механизма.

Обозначение 1/2″ относится к номинальному размеру присоединительной резьбы. Это не измеренный диаметр отверстия и не размер шланга. Резьбовое присоединение и профиль быстросъема проверяют отдельно: подходящая резьба сама по себе еще не означает, что имеющийся штекер будет правильно фиксироваться в соединении.

Что сверить при подборе

Сопоставьте снятое соединение с новым по типу и размеру резьбы, ее форме и способу уплотнения. Проверьте глубину ответного гнезда и место вокруг него: корпус должен свободно размещаться, а к шестиграннику нужен доступ ключом. Несовпадение резьбы нельзя исправлять сильной затяжкой — это повреждает витки и мешает получить герметичный стык.

Для разъемной стороны сравните профиль, посадочную часть и фиксирующую канавку ответного штекера. Вставленный штекер должен удерживаться без самопроизвольного выхода, а муфта — перемещаться без заедания. Учитывайте рабочее давление и среду вашей линии при проверке параметров соединителя. Одинаковый наружный вид разных быстросъемов не заменяет проверку их присоединительных размеров.

Когда соединение меняют

Поводом для проверки служат шипение воздуха у стыка, неплотная посадка штекера, заедание муфты или ненадежная фиксация. Причиной бывают загрязнение механизма, повреждение уплотнений, износ посадочных поверхностей и деформация резьбы. Если утечка появляется только с одним штекером, осмотрите и его: выработка или царапины на ответной части могут мешать уплотнению даже после замены соединителя.

Установка и проверка

Отключите подачу воздуха и полностью сбросьте остаточное давление в участке линии. Снимите старое соединение, удерживая ответный фитинг от проворачивания. Очистите гнездо от загрязнений и остатков уплотняющего материала, осмотрите резьбу и соседние соединения. Поврежденный штекер или изношенное доступное уплотнение стоит заменить вместе с соединителем, если они мешают нормальной посадке.

Уплотнение резьбового стыка выбирают по устройству ответного гнезда; материал не должен попадать внутрь воздушного канала. Начните вкручивать соединение рукой, без перекоса, затем затяните ключом за шестигранник. Подключите подходящий штекер и проверьте его удержание легким потягиванием. Подавайте воздух постепенно, контролируя герметичность обоих стыков. При утечке снова сбросьте давление и устраните причину: работа с неплотным соединением расходует воздух и снижает давление у инструмента.
