Быстроразъёмное соединение с внутренней резьбой 1/4″, латунь

Латунное быстроразъёмное соединение с внутренней резьбой 1/4″ предназначено для разъёмного подключения в пневмосистеме. Резьбовую сторону устанавливают на подходящий штуцер, а быстроразъёмную используют для соединения с ответной частью. Такой способ удобен там, где шланг или пневмоинструмент приходится регулярно отсоединять: каждый раз разбирать резьбовой стык не требуется.

Конструкция и подключение

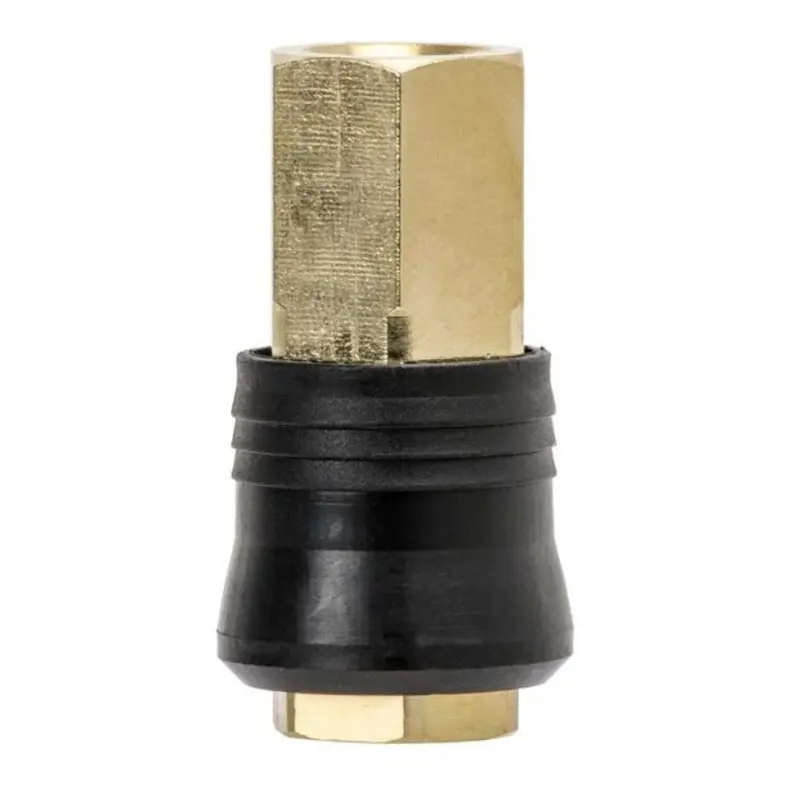

У соединения есть металлическая часть с гранями под ключ и чёрная наружная втулка с кольцевыми выступами. Грани позволяют удерживать корпус при монтаже резьбы, а выступы дают пальцам опору при работе с втулкой. Латунь указана как материал соединения. При затяжке усилие прикладывают к предусмотренным для ключа граням, чтобы не повредить наружную втулку и механизм фиксации.

Обозначение 1/4″ относится к размеру присоединительной резьбы. Оно само по себе не определяет профиль быстроразъёма: ответный штекер подбирают отдельно по форме и посадке. Два соединения с одинаковой резьбой могут требовать разных штекеров. Неподходящая пара иногда вставляется лишь частично, не удерживается фиксатором или пропускает воздух.

Что сверить при подборе

Сравните снятое соединение с заменой по типу резьбы, её размеру и стандарту, форме ответного штекера и расположению уплотняемых поверхностей. Для внутренней резьбы нужна соответствующая наружная резьба на присоединяемой детали. Также проверьте, хватает ли места для корпуса, ключа и перемещения втулки: соединение не должно упираться в соседние детали или заставлять шланг резко перегибаться.

Рабочее давление и допустимую среду сверяют с требованиями пневмолинии и параметрами выбранного соединения. Размер резьбы не заменяет эту проверку. Если меняется только одна половина быстроразъёма, особенно внимательно сравните её с оставшейся ответной частью. Надёжная посадка требует совпадения профиля, а не только близкого наружного диаметра.

Когда требуется замена

Повод проверить соединение — шипение в месте стыка, утечка воздуха, заметный люфт штекера, заедание втулки или ненадёжная фиксация. Причиной могут быть загрязнение механизма, износ уплотнения и контактных поверхностей, повреждение резьбы либо удар по корпусу. Вместе с соединением осмотрите ответный штекер: задиры и выработка на нём могут вызвать утечку даже после установки новой детали. Проверьте также ближайший участок шланга и его крепление.

Установка и проверка

Отключите подачу воздуха и полностью сбросьте остаточное давление в отсоединяемом участке. Снимите старое соединение, удерживая соседний фитинг от проворачивания. Очистите ответную резьбу от загрязнений и остатков уплотняющего материала. Новую деталь сначала навинтите от руки: перекос или сопротивление с первых витков требуют проверки совпадения резьбы, а не увеличения усилия.

Способ герметизации выбирайте по устройству резьбового стыка; уплотняющий материал не должен попадать внутрь воздушного канала. После затяжки присоедините подходящий штекер и убедитесь, что фиксатор его удерживает. Подавайте воздух постепенно и проверьте оба стыка на утечку подходящим средством. Если слышно шипение или соединение держится ненадёжно, снова сбросьте давление и устраните причину. Проверять фиксацию разъединением под давлением нельзя.
