Набор маслобензостойких уплотнительных колец QHK, 404 шт., 7–53 мм

Набор маслобензостойких уплотнительных колец QHK, 404 шт.

Комплект предназначен для обслуживания разборных соединений, в которых круглое эластомерное кольцо герметизирует зазор между сопрягаемыми деталями. Такие уплотнения применяют при ремонте топливной аппаратуры, масляных каналов, насосов, штуцеров, крышек, корпусов и других механизмов с подходящими посадочными канавками. Маслобензостойкое исполнение рассчитано на контакт с нефтепродуктами, минеральными маслами, керосином и неароматическими видами топлива. Перед применением необходимо учитывать рабочую жидкость, температуру, давление и режим движения конкретного соединения.

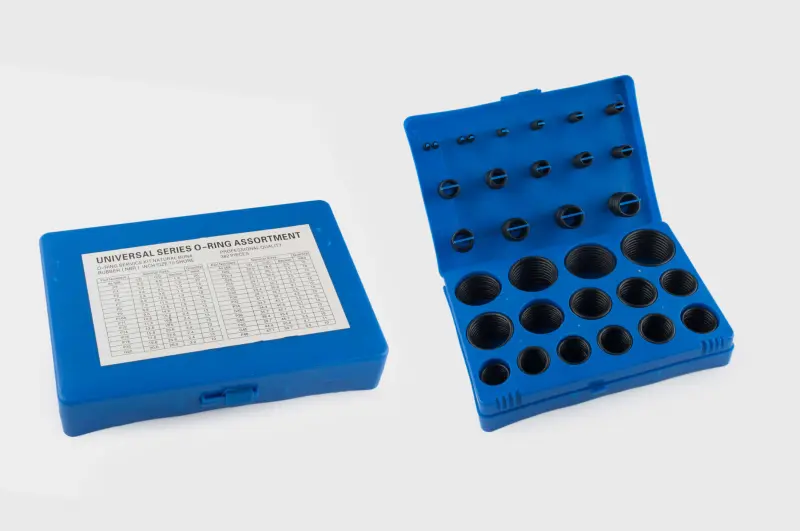

В набор входят 404 кольца метрической серии. Заявленный диапазон наружных диаметров составляет 7–53 мм, поэтому комплект охватывает как небольшие соединения, так и более крупные посадочные места. Кольца распределены по отдельным ячейкам пластикового кейса, а таблица размеров на крышке помогает быстро перейти к нужному отделению. Несколько экземпляров каждого типоразмера позволяют выполнять повторяющиеся операции и оставлять востребованные позиции для последующего обслуживания.

Размерный состав

Комплект объединяет 30 типоразмеров. Размер обозначается как внутренний диаметр × толщина сечения:

• Сечение 2 мм: внутренний диаметр 3, 4, 5, 6, 7, 8 и 10 мм;
• Сечение 2,5 мм: внутренний диаметр 10, 11, 12, 14, 16, 17 и 19 мм;
• Сечение 3 мм: внутренний диаметр 19, 20, 22, 24, 25, 27, 28, 30, 32, 33, 35, 36 и 38 мм;
• Сечение 4 мм: внутренний диаметр 38, 42 и 45 мм.

Количество зависит от размера: позиции 3×2–6×2 мм представлены по 18 штук; 7×2, 8×2 и 10×2 мм — по 17; кольца сечением 2,5 мм — по 14; основные позиции сечением 3 мм — по 12; размеры 38×4, 42×4 и 45×4 мм — по 9 штук. Такое распределение формирует полный комплект из 404 деталей.

Как подобрать кольцо

Для правильного выбора сопоставляют два параметра: внутренний диаметр и диаметр круглого сечения. Одинаковый наружный диаметр еще не означает взаимозаменяемость: кольца с разным внутренним диаметром и толщиной по-разному заполняют канавку и обжимаются после сборки. Надежнее ориентироваться на размеры посадочного места или технические данные обслуживаемого механизма. Старое кольцо можно использовать как образец формы, однако после эксплуатации оно способно растянуться, сплющиться или разбухнуть, поэтому измерение одной изношенной детали не всегда дает исходный размер.

Подобранное кольцо должно размещаться в канавке без перекручивания, чрезмерного растяжения и свободного провисания. Материал уплотнения обязан соответствовать рабочей среде: обозначение «маслобензостойкое» не делает комплект универсальным для тормозных жидкостей, охлаждающих составов, ароматических растворителей или высокотемпературных зон. Для таких условий совместимость проверяют отдельно по требованиям производителя обслуживаемого оборудования.

Установка и обслуживание

Перед монтажом канавку и прилегающие поверхности очищают от загрязнений и остатков прежнего уплотнения. На кромках не должно быть заусенцев, коррозии и острых участков, способных надрезать кольцо. Уплотнение устанавливают равномерно, не скручивая и не защемляя между деталями. При прохождении через резьбу, шлицы или острые кромки используют защитную оправку либо закрывают опасный участок подходящим монтажным приспособлением.

После сборки соединение проверяют на отсутствие течи в предусмотренном для механизма режиме. Повторное появление подтекания может быть связано не только с кольцом, но и с поврежденной канавкой, износом сопрягаемых поверхностей, неверным размером или неподходящей рабочей средой. Набор QHK удобен для мастерской, гаража и выездного обслуживания, когда требуется держать под рукой запас метрических колец разных диаметров и быстро подобрать уплотнение по двум основным размерам.
