Крышка блока двигателя мотоблока 177F/188F (9/13 л.с.) AMG

Крышка блока двигателя мотоблока 177F/188F (9/13 л.с.) AMG закрывает боковую часть картера и вместе с уплотнением стыка помогает удерживать масло внутри двигателя. Ее меняют при трещинах корпуса, повреждении креплений или посадочных мест, а также при деформации привалочной поверхности, из-за которой соединение теряет герметичность. При подборе важны не только обозначение двигателя, но и совпадение конструкции со снятой крышкой.

Конструкция и причины замены

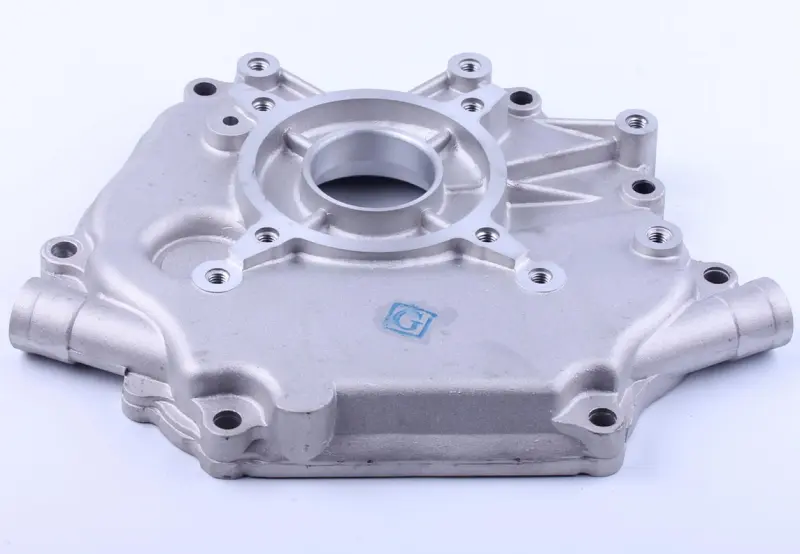

Крышка имеет сложный контур, центральное круглое отверстие с выступающей посадочной частью, ребра жесткости и крепежные отверстия по периметру. На корпусе также расположены выступы с резьбовыми отверстиями. Геометрия этих участков определяет, как деталь соединяется с блоком и сопрягается с соседними частями двигателя. Поврежденные проушины или сорванная резьба мешают равномерно прижать крышку к блоку.

Повод для осмотра — масляные следы по стыку, трещины возле креплений, сколы кромки и следы прежнего ремонта корпуса. Течь сама по себе еще не означает, что нужна новая крышка: причиной бывает поврежденное уплотнение или неправильная затяжка. Замена корпуса нужна, когда дефект находится в самой детали и восстановить надежное соединение обычной заменой уплотнения не удается.

Что сверить при подборе

Сопоставьте контур привалочной плоскости, число и расположение крепежных отверстий, форму выступов и положение центрального отверстия. Проверьте глубину крышки, размеры посадочных участков и расположение резьбовых точек. Даже при сходном внешнем контуре смещенное отверстие или другая глубина посадки могут помешать сборке. Удобнее сравнивать очищенную снятую деталь, чтобы грязь и остатки прокладки не скрывали края и отверстия.

Отдельно проверьте участки сопряжения с валом и установленными в старой крышке деталями. Если при разборке извлекаются подшипник или сальник, их посадочные размеры необходимо сверить с новой крышкой. Ориентироваться только на мощность двигателя недостаточно: решающими остаются совпадение креплений, посадок и поверхности стыка.

Особенности установки

Работу выполняют на остывшем двигателе, предварительно исключив случайный запуск и слив масло, если оно может вытечь при снятии крышки. Перед разборкой очищают прилегающую область. При снятии сохраняют порядок расположения крепежа, втулок и регулировочных деталей, если они присутствуют. Нельзя разжимать соединение ударами по тонким кромкам или повреждать привалочную плоскость острым инструментом.

Остатки старого уплотнения удаляют с обеих поверхностей. Одновременно осматривают ответную плоскость блока, резьбу крепежа, сальник и подшипник, если они установлены в крышке. Поврежденные уплотнения заменяют; способ герметизации выбирают по устройству конкретного двигателя. Крышку устанавливают без перекоса и притягивают равномерно, с моментом затяжки по руководству двигателя. Болтами нельзя компенсировать несовпадение посадок.

После сборки проверяют свободное вращение механизма и отсутствие заеданий, восстанавливают уровень масла и контролируют герметичность соединения. Неправильно подобранная или перекошенная крышка может вызвать утечку масла, повреждение посадочных мест и затрудненное вращение вала. Если деталь не садится на место свободно, причину устраняют до окончательной затяжки.
