Шестерня привода вторичного вала КПП мотоблока 168F/170F (6,5/7Hp), Z-52, AMG

Шестерня привода вторичного вала КПП мотоблока 168F/170F (6,5/7Hp), Z-52, AMG передаёт вращение в коробке передач через зацепление с сопряжённой шестернёй. Обозначение Z-52 означает 52 зуба. Деталь нужна при ремонте передачи, если зубчатый венец или посадка старой шестерни изношены и уже не обеспечивают нормальную работу механизма под нагрузкой.

Конструкция и работа

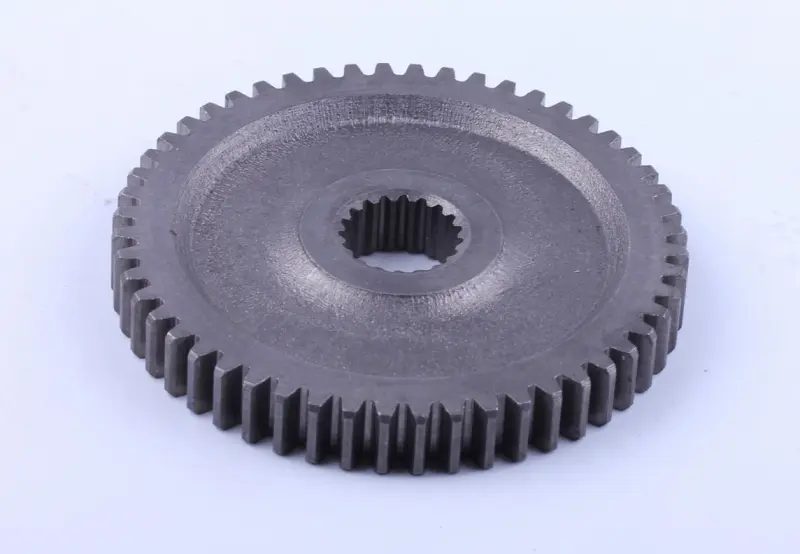

По наружной окружности расположены прямые зубья, в центре — отверстие с внутренними шлицами. Зубчатый венец участвует в передаче усилия, а шлицевое соединение связывает шестерню с валом. На боковой поверхности есть кольцевое углубление и центральная ступица. При подборе значение имеет весь профиль детали: совпадение числа зубьев ещё не означает совпадения посадки и положения венца внутри КПП.

Поводом для осмотра шестерни становятся стук, нарастающий шум в коробке и рывки при передаче нагрузки. При разборке проверяют зубья на сколы, трещины, выкрашивание и заметную выработку боковых поверхностей. Внутренние шлицы осматривают отдельно: замятые грани и увеличенный люфт на валу могут вызывать удары даже при целом наружном венце. Одного шума недостаточно для вывода о замене — его причиной также бывают подшипники и сопряжённые детали.

Что сверить при подборе

Сравнивайте новую шестерню со снятой и с устройством конкретной коробки передач. Обозначение двигателя помогает сузить поиск, но коробки у мотоблоков могут различаться. Сохраните старую деталь до окончания ремонта: она понадобится для проверки посадки, толщины и расположения ступицы.

• Проверьте число зубьев, наружный диаметр, ширину венца и профиль зуба. Различия меняют условия зацепления.
• Сопоставьте число и профиль внутренних шлицев, размеры отверстия и посадочного участка вала. Соединение должно соответствовать штатному исполнению.
• Сверьте общую толщину, выступ ступицы с обеих сторон и форму боковых поверхностей. Эти параметры определяют положение шестерни относительно соседних деталей.
• Проверьте, как шестерня размещается между штатными упорами, шайбами и фиксаторами, если они предусмотрены конструкцией КПП.

Замена и проверка

До снятия зафиксируйте ориентацию старой шестерни и порядок расположения соседних деталей. После разборки очистите посадку и осмотрите шлицы вала, сопряжённую шестерню и ближайшие подшипники. Если на ответном венце есть повреждения, установка только одной новой детали не устраняет причину ускоренного износа. Повреждённые фиксаторы и уплотнения, снятые при доступе к шестерне, подбирают по конструкции коробки.

Устанавливайте шестерню в штатном положении, без ударов по зубьям и без принудительной посадки при несовпадении шлицев. Верните предусмотренные шайбы и стопорные детали, затем проверьте вращение механизма и отсутствие закусывания. Смазку и регулировку зазоров выполняют по требованиям конкретной КПП. Ошибка в толщине или вылете ступицы может зажать передачу, а неправильный профиль зубьев — вызвать шум и сколы. После сборки работу сначала проверяют без рабочей нагрузки, прислушиваясь к посторонним звукам.
