Ведущая пусковая шестерня 190N/195N, Z-21, AMG-3

Ведущая пусковая шестерня 190N/195N, Z-21, AMG-3

Предназначена для механизма запуска мотоблочных двигателей 190N и 195N мощностью 12/15 л.с. Деталь устанавливается на пусковой вал и передает вращение на сопряженную шестерню при приведении механизма в действие. Это ведущая, а не ведомая позиция: при подборе важно учитывать ее назначение, даже если у сравниваемой детали такое же количество зубьев.

Совместимые 190N и 195N относятся к одноцилиндровым четырехтактным дизельным двигателям с водяным охлаждением. Такие силовые агрегаты применяются на разных мотоблоках, поэтому название техники само по себе не определяет совместимость. Основными ориентирами остаются обозначение двигателя, роль шестерни в пусковом механизме и геометрия посадки.

Конструкция и назначение

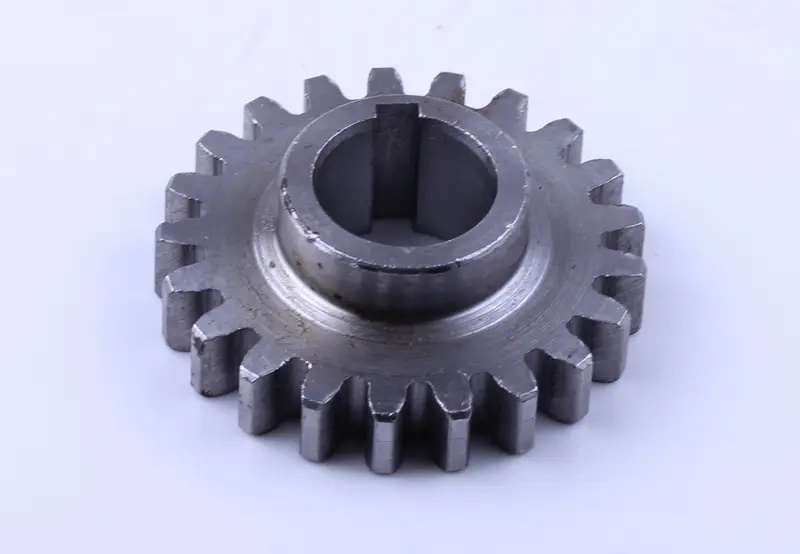

Обозначение Z-21 указывает на 21 наружный зуб. Шестерня имеет прямозубый венец, центральную цилиндрическую посадку, продольный шпоночный паз и выступающую ступицу. Шпонка связывает деталь с пусковым валом и обеспечивает передачу вращения без свободного проворачивания относительно вала. Ступица задает положение шестерни по оси, поэтому при сравнении важны не только диаметр отверстия и количество зубьев, но также общая ширина и форма обеих сторон детали.

• Тип: ведущая шестерня пускового механизма.
• Совместимость: мотоблочные двигатели 190N/195N, 12/15 л.с.
• Количество зубьев: 21, обозначение Z-21.
• Посадка: центральное отверстие со шпоночным пазом.
• Исполнение: AMG-3.

В составе механизма рядом с шестерней работают пусковой вал, шпонка, опорный вкладыш, шайба и фиксирующая гайка. Эти позиции необходимо воспринимать как соседние детали механизма, а не как заявленную комплектацию шестерни. При ремонте их состояние проверяют одновременно, поскольку износ вала, шпонки или посадочного места может сохранить люфт даже после установки новой шестерни.

Как проверить совместимость

Сначала сверьте индекс двигателя: для этой позиции указаны 190N и 195N. Затем убедитесь, что снимаемая деталь является именно ведущей пусковой шестерней. В продаже встречается отдельная ведомая шестерня для тех же двигателей с обозначением Z-21, но одинаковое число зубьев не делает эти две позиции взаимозаменяемыми.

Перед заказом сравните старую и новую детали по ключевым признакам. Проверьте 21 зуб, наружный диаметр венца, диаметр центрального отверстия, общую ширину, размеры и расположение ступицы, а также ширину и глубину шпоночного паза. Полезно сопоставить профиль обеих сторон: разница в вылете ступицы способна изменить положение зубчатого венца относительно сопряженной шестерни. Если двигатель ремонтировался ранее или имеет нетипичную модификацию, измерение снятой детали надежнее подбора только по мощности мотоблока.

• Не путайте ведущую и ведомую шестерни пускового механизма.
• Сверяйте обозначение двигателя непосредственно на установленном силовом агрегате.
• Проверяйте геометрию посадки и шпоночного паза по снятой детали.
• Осматривайте ответную шестерню: сколы, замятые кромки и выраженная выработка ухудшают нормальное зацепление.

Установка и проверка после ремонта

До монтажа очистите пусковой вал и посадочное отверстие, проверьте целостность шпонки и отсутствие заметной выработки в пазах. Шестерня должна устанавливаться в предусмотренное положение без перекоса и ударной подгонки. Если посадка чрезмерно свободная либо деталь не становится на вал, следует повторно проверить размеры: доработка отверстия или паза изменяет сопряжение и может вызвать люфт.

После сборки проверьте осевое положение венца, свободное вращение механизма и равномерность зацепления. Зубья не должны упираться боковыми поверхностями, заклинивать или выходить из линии сопряжения. Крепеж устанавливают в штатной последовательности и затягивают по требованиям документации конкретного двигателя. Правильно подобранная ведущая шестерня возвращает передачу вращения от пускового вала к остальным деталям механизма и подходит для планового восстановления запуска двигателей 190N/195N.
