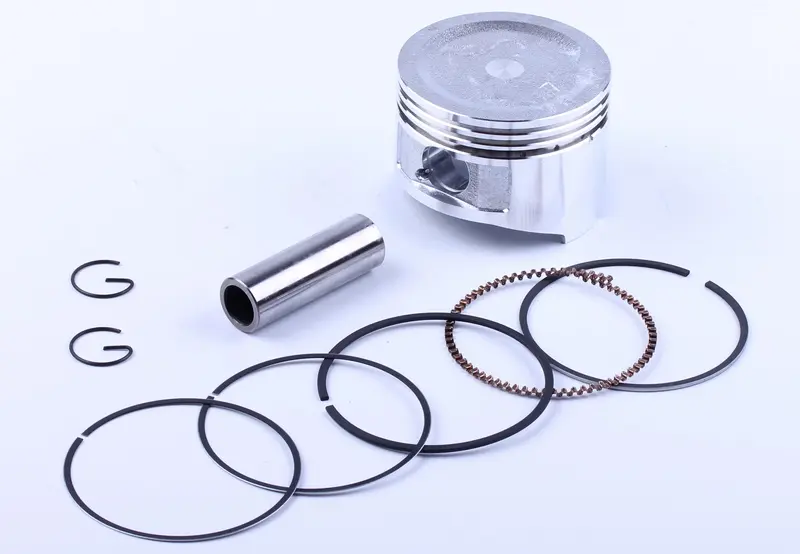

Поршень для мотоблока 170F (7Hp) STD Ø70,00 p-18 AMG

Поршень для двигателя мотоблока 170F (7Hp) работает в цилиндре: воспринимает давление газов и через поршневой палец передаёт усилие шатуну. Обозначение STD указывает на стандартный размер, Ø70,00 — на диаметр 70,00 мм. Дополнительные обозначения изделия — p-18 и AMG. Такой поршень подбирают при ремонте цилиндро-поршневой группы, когда состояние снятой детали уже не позволяет восстановить нормальную работу двигателя одной заменой колец.

Конструкция и причины замены

В верхней части поршня расположены канавки для колец, сбоку — отверстие под палец. Юбка направляет движение поршня в цилиндре. Компрессионные кольца ограничивают прорыв газов в картер, а маслосъёмное регулирует количество масла на стенке цилиндра. Для работы этой пары имеют значение не только размеры поршня, но и состояние канавок, колец и поверхности цилиндра.

Поводом для проверки служат потеря компрессии, повышенный расход масла, дымный выхлоп и стук в зоне цилиндра. Эти признаки сами по себе ещё не доказывают износ поршня. При разборке оценивают задиры на юбке, повреждения днища, трещины, износ отверстия под палец и разбитые канавки колец. Если канавки изношены, новые кольца не устранят лишний зазор; повреждённый поршень нужно заменить.

Что сверить при подборе

Сравните маркировку двигателя и размер снятого поршня. Стандартный размер подходит только цилиндру, состояние и размеры которого допускают установку такого поршня. После расточки цилиндра под ремонтный размер обозначение STD уже не является подходящим ориентиром. Износ, овальность и конусность цилиндра проверяют измерением: установка новой детали в изношенную поверхность может сохранить расход масла, шум и потерю компрессии.

Со снятой деталью сверяют диаметр и длину пальца, высоту от его оси до днища, форму днища, длину юбки, число и размеры канавок. Кольца должны соответствовать канавкам поршня и цилиндру. Одного совпадения наружного диаметра недостаточно: другая высота или форма днища может изменить зазоры внутри двигателя, а неподходящий палец — нарушить соединение с шатуном.

Особенности установки

До сборки очищают посадочные поверхности и проверяют цилиндр, палец, стопорные кольца и отверстие в верхней головке шатуна. Одновременно оценивают поршневые кольца и прокладки, которые снимают при доступе к цилиндру. Изношенные или повреждённые сопряжённые детали заменяют, иначе новый поршень будет работать с прежними зазорами и повреждениями.

Кольца устанавливают в предназначенные для них канавки, соблюдая их маркировку и порядок по руководству двигателя. Проверяют зазоры в замках и канавках, рабочие поверхности смазывают моторным маслом. Поршень ориентируют по требованиям двигателя, а стопоры пальца полностью усаживают в пазы. При вводе в цилиндр кольца сжимают подходящим приспособлением, без ударов и усилия через сопротивление.

После сборки проверяют свободное проворачивание механизма. Слишком малый зазор между поршнем и цилиндром может привести к задирам и заклиниванию при нагреве; чрезмерный — к стуку и прорыву газов. Неправильно установленный стопор способен выйти из паза и допустить смещение пальца с повреждением стенки цилиндра.
