Крышка головки цилиндра мотоблока 168F/170F (6,5/7 л.с.) AMG

Крышка головки цилиндра для двигателя мотоблока 168F/170F (6,5/7 л.с.) AMG закрывает клапанный механизм со стороны головки. Она защищает пространство под крышкой от грязи и помогает удерживать масло внутри двигателя при исправном уплотнении. Деталь нужна при повреждении корпуса или привалочного края, когда восстановить плотное прилегание заменой прокладки уже не удаётся.

Конструкция и назначение

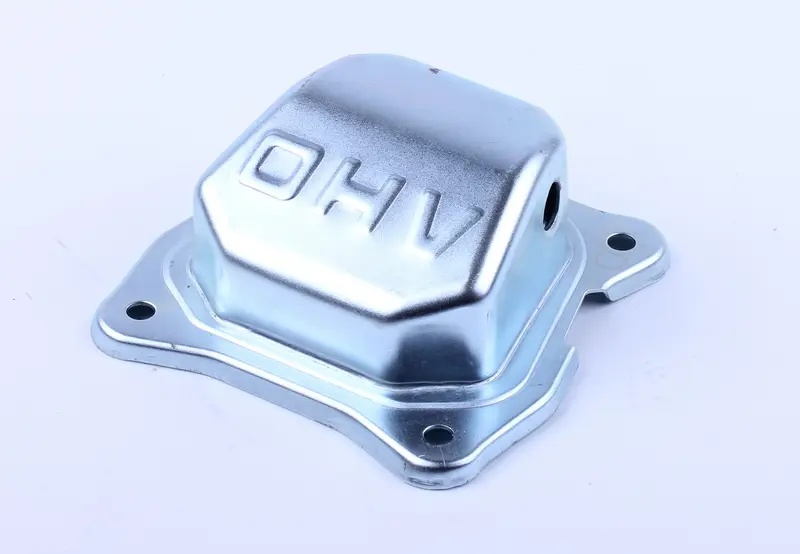

Корпус имеет выпуклую форму, широкий опорный фланец с крепёжными отверстиями и боковое отверстие. На наружной поверхности выштампована надпись OHV — общепринятое обозначение верхнего расположения клапанов. Внутренний объём крышки оставляет место для работы клапанного механизма, а фланец образует поверхность соединения с головкой через уплотнение. Серебристая поверхность и рельефная надпись помогают сопоставить исполнение со снятой деталью, но решающими остаются посадка и расположение отверстий.

Когда требуется замена

Повод осмотреть крышку — следы масла по стыку, трещина, глубокая вмятина или искривлённый край возле крепежа. Крышку можно повредить ударом, неравномерной затяжкой либо попыткой оторвать её от прилипшего уплотнения с усилием на фланец. Если масло выступает только по периметру, сначала проверяют прокладку и состояние сопрягаемых поверхностей: сама крышка может оставаться исправной. Замена корпуса оправдана, когда повреждение мешает герметичному соединению или сокращает зазор до движущихся деталей.

Что сверить при подборе

Сопоставьте контур фланца, число и расположение крепёжных отверстий, высоту корпуса и положение бокового отверстия со снятой крышкой. Проверьте, как выполнено уплотнение и какие детали присоединяются сбоку на вашем двигателе. Совпадения общего обозначения двигателя недостаточно, если форма посадки отличается. Прокладка должна соответствовать контуру соединения и не перекрывать предусмотренные отверстия.

Учитывайте пространство вокруг головки: крышка должна свободно занимать своё место, не упираться в соседние детали и оставлять требуемый зазор внутри. Несовпадение креплений нельзя исправлять затягиванием болтов с перекосом. Такой монтаж деформирует край, неравномерно сжимает уплотнение и приводит к повторному появлению масла по стыку.

Особенности установки

Работу выполняют на остывшем остановленном двигателе, исключив случайный запуск. Сначала очищают область вокруг крышки, затем отсоединяют мешающие её снятию соединения и равномерно ослабляют крепёж. Остатки старой прокладки удаляют с посадочной поверхности так, чтобы не поцарапать её и не уронить загрязнения внутрь. Вместе с крышкой стоит проверить прокладку, крепёж и резьбу в головке; повреждённое или затвердевшее уплотнение заменяют.

Новую крышку устанавливают без перекоса, проверяют положение прокладки и затягивают крепёж постепенно, с усилием по руководству двигателя. Герметик применяют только там, где это предусмотрено конструкцией соединения: его избыток не исправляет неровный фланец. После сборки возвращают отсоединённые детали на место, а после пробного запуска проверяют стык на утечки. Свежие следы масла требуют проверки посадки и уплотнения, а не дополнительной затяжки наугад.
