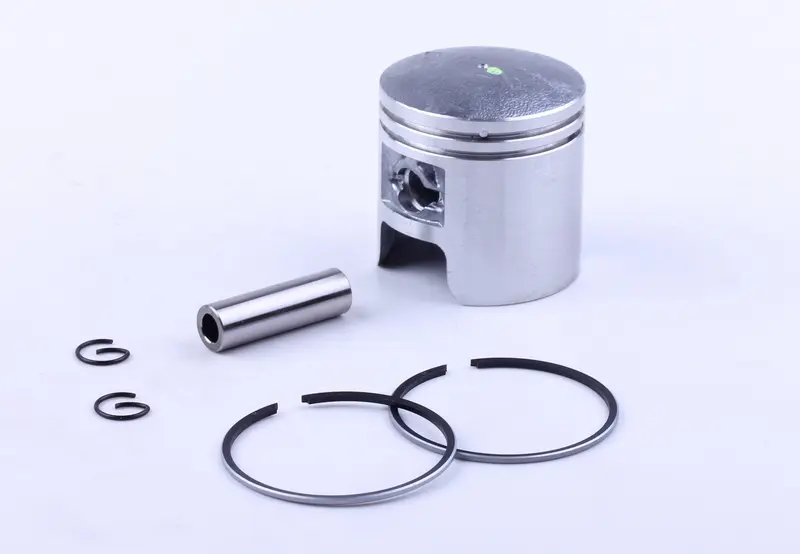

Поршень Suzuki AD 65 0.25 (Ø44,25) AMG

Поршень Suzuki AD 65 0.25 (Ø44,25) AMG предназначен для ремонта цилиндро-поршневой группы скутера. Диаметр указан как 44,25 мм, ремонтное обозначение — 0.25. Такой поршень подбирают под фактическое состояние и размер цилиндра: совпадения модели техники недостаточно, особенно если двигатель уже ремонтировали.

Назначение и конструкция

Поршень движется внутри цилиндра, воспринимает давление газов при сгорании смеси и передаёт усилие через палец на шатун. Кольца в его канавках уплотняют зазор между поршнем и стенкой цилиндра. От состояния этой пары зависят компрессия, лёгкость запуска и способность двигателя работать под нагрузкой.

В верхней части поршня выполнены две канавки под кольца, сбоку находится отверстие под палец, а нижняя часть юбки имеет вырез. При подборе важен не только наружный диаметр: геометрия юбки, расположение отверстия под палец и размеры канавок должны соответствовать заменяемой детали. Несовпадение этих элементов мешает правильной сборке и работе двигателя.

Когда требуется замена

Повод проверить поршень — снижение компрессии, затруднённый запуск, потеря тяги и посторонний стук со стороны цилиндра. Эти признаки сами по себе ещё не определяют причину неисправности. После разборки оценивают задиры на юбке, состояние днища, износ канавок и отверстия под палец. Трещины, сколы и следы прихвата требуют выяснить причину повреждения до установки новой детали.

Одновременно осматривают зеркало цилиндра и измеряют его износ, овальность и конусность. Новый поршень не устранит повреждения стенок и неправильную геометрию цилиндра. Если нужна расточка, окончательный размер обработки согласуют с фактическим размером выбранного поршня и требуемым монтажным зазором.

Что сверить при подборе

Сопоставьте ремонтный размер со снятым поршнем и результатами измерения цилиндра. Обозначение 0.25 не является величиной рабочего зазора. Диаметр поршня проверяют в контрольной зоне, предусмотренной ремонтной документацией: измерение только по днищу не даёт достаточных данных для подбора.

Также сверяют диаметр и длину пальца, общую высоту поршня, расстояние от оси пальца до днища, форму юбки, ширину канавок и соответствие колец. Кольца должны подходить к канавкам и цилиндру; старые изношенные кольца могут сохранить утечку компрессии даже после замены поршня. Отдельного осмотра требуют палец, его стопоры и подшипник верхней головки шатуна, если он предусмотрен конструкцией.

Особенности установки

При сборке очищают посадочные поверхности, проверяют зазор в замках колец в цилиндре и свободу их движения в канавках. Поршень ориентируют по требованиям конкретного двигателя, кольца располагают с учётом фиксирующих штифтов, если они предусмотрены. Палец и трущиеся поверхности смазывают подходящим для двигателя маслом; стопоры пальца должны полностью войти в свои канавки.

Цилиндр надевают без усилия, аккуратно сжимая кольца. Слишком малый зазор может привести к прихвату при нагреве, слишком большой — к стуку и потере компрессии. Неверное положение кольца или плохо установленный стопор способны повредить цилиндр. После сборки проверяют свободное движение механизма, а первоначальный режим работы соблюдают по рекомендациям для отремонтированного двигателя.
