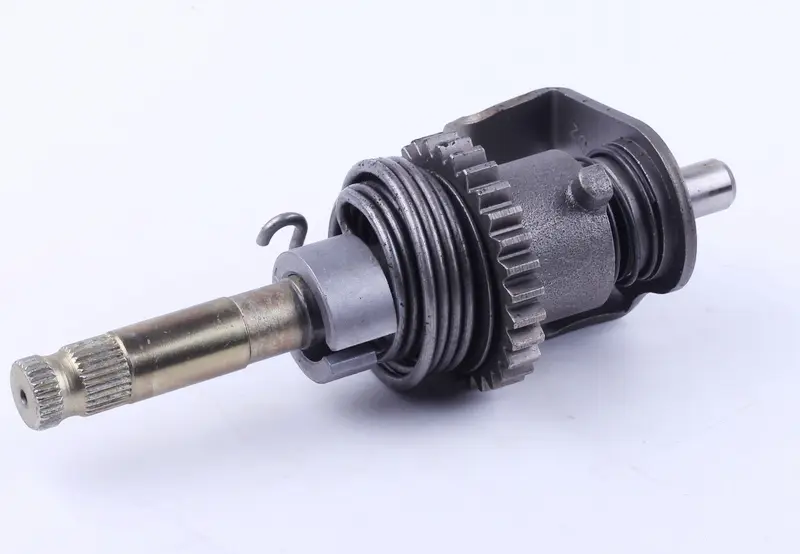

Вал кикстартера 4T CG125/150 (ZUBR) AMG — деталь механизма ножного запуска четырёхтактного двигателя. Он передаёт усилие от пускового рычага к механизму прокручивания двигателя. При нажатии на рычаг вал поворачивается, а зубчатое зацепление участвует в передаче вращения. Исправный механизм должен отрабатывать пусковой ход без проскальзывания и возвращать рычаг в исходное положение.

Конструкция и причины замены

У вала есть выступающий шлицевой конец для крепления рычага. Внутренняя часть объединяет зубчатую деталь, пружины и упоры. При подборе имеет значение взаимное расположение этих частей: даже при подходящих наружных шлицах различия внутри механизма могут помешать установке или правильному зацеплению.

Повод проверить вал — рычаг проворачивается на креплении, пусковой ход периодически проходит без сопротивления, появляются заедание или неполный возврат. Такие признаки могут быть связаны с износом шлицев, повреждением зубьев, пружины либо упоров. Однако свободный ход рычага сам по себе ещё не указывает на поломку вала: сначала проверяют затяжку крепления и состояние ответных шлицев в рычаге.

Ослабленное крепление постепенно разбивает шлицевое соединение. Если поставить новый вал вместе с рычагом, у которого уже повреждена посадка, люфт может быстро появиться снова. Зубья с выкрашиванием, погнутые участки, трещины и повреждённые места зацепления пружины также требуют внимания при разборке.

Что сверить при подборе

Сопоставьте деталь со снятым валом целиком. Одна только форма выступающего конца не определяет пригодность: внутренние посадки и расположение зубчатой части должны соответствовать механизму двигателя. Для сравнения удобно очистить старую деталь и отдельно проверить следующие участки:

• Общую длину вала, длину выступающей части и положение уступов.
• Диаметры посадочных поверхностей, размеры и профиль наружных шлицев.
• Число зубьев, ширину и расположение зубчатой части относительно торцов.
• Форму упоров, расположение пружин и точки фиксации их концов.
• Места установки втулок, шайб и фиксаторов, предусмотренных механизмом.

Несовпадение посадок может дать перекос или чрезмерный люфт. Неподходящее положение зубчатой части грозит неполным зацеплением и повреждением зубьев, а ошибка в расположении упора или пружины — заеданием и нарушением возврата рычага.

Особенности установки

При разборке запомните порядок шайб и фиксаторов, положение упоров и закрепление пружины. Вал устанавливают по руководству конкретного двигателя: особенно важны положение механизма в покое и предварительное натяжение возвратной пружины. Усилием стягивать крышку при сопротивлении нельзя — сначала проверяют, вошли ли посадочные поверхности и упоры на свои места.

Одновременно осмотрите ответную зубчатую деталь, опоры вала, рычаг и уплотнение в месте выхода вала. Изношенные сопряжённые детали заменяют вместе с повреждёнными частями механизма; нарушенное при вскрытии уплотнение крышки восстанавливают. До запуска убедитесь, что пусковой ход проходит без закусывания, рычаг возвращается, а крепление на шлицах не имеет люфта.
