Цилиндро-поршневая группа (ЦПГ) Delta 100 Ø50 мм, посадочный Ø54,3 мм AMG

Цилиндро-поршневая группа Delta 100 Ø50 мм с посадочным диаметром Ø54,3 мм предназначена для замены цилиндра и поршня при ремонте двигателя. Обозначение комплекта — AMG. Цилиндр направляет движение поршня, а поршневые кольца уплотняют зазор между ним и стенкой цилиндра. От состояния этих поверхностей зависят компрессия, расход масла и способность двигателя развивать тягу под нагрузкой.

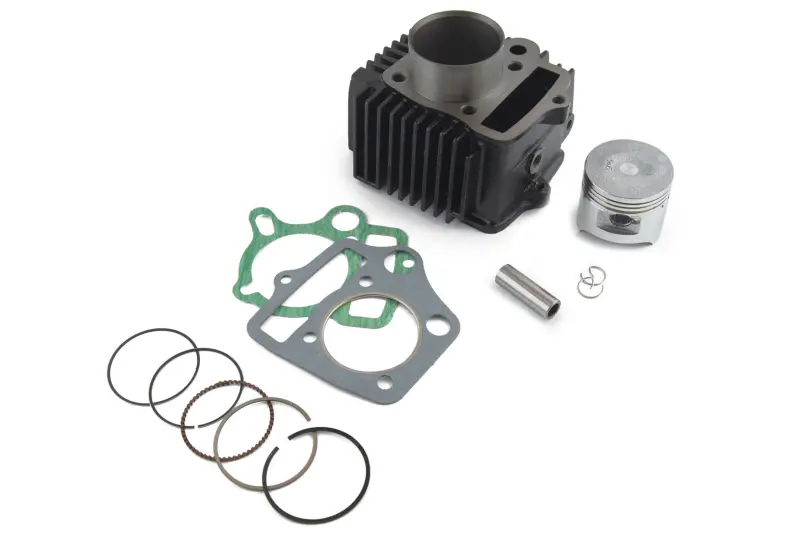

Что входит в комплект

Комплект объединяет цилиндр с наружными рёбрами охлаждения, поршень, поршневые кольца, поршневой палец, два стопорных кольца пальца и две прокладки — под цилиндр и под головку. Палец соединяет поршень с шатуном, а стопорные кольца удерживают его от осевого смещения. Прокладки уплотняют стыки при сборке. Рёбра цилиндра увеличивают поверхность отвода тепла; при установке их нужно сохранить целыми и очистить от загрязнений.

Когда требуется замена

Повод проверить ЦПГ — падение компрессии, ухудшение тяги, повышенный расход масла, дымление и посторонний стук в зоне цилиндра. После разборки оценивают задиры на стенке цилиндра, состояние юбки поршня, канавок под кольца и отверстия под палец. Такие симптомы могут иметь и другие причины, поэтому решение о замене принимают после диагностики. Если изношены и цилиндр, и поршень, установка одних новых колец может не устранить потерю компрессии и расход масла.

Как проверить подбор

Ø50 мм обозначает диаметр цилиндра, а посадочный Ø54,3 мм — размер части цилиндра, входящей в картер. Эти размеры выполняют разные задачи: первый относится к паре цилиндр–поршень, второй определяет посадку корпуса в двигатель. Сверьте оба размера со снятыми деталями и измерениями посадочного отверстия. Одного совпадения названия техники недостаточно, если двигатель ранее меняли или дорабатывали.

Дополнительно сравните высоту цилиндра, расположение отверстий крепления, масляных каналов и прохода цепи газораспределения. У поршня проверяют диаметр и длину пальца, расстояние от его оси до днища, форму днища и расположение выемок. Прокладки должны совпадать с привалочными поверхностями и не перекрывать каналы. Ошибка в высоте или геометрии поршня способна нарушить зазоры внутри двигателя, а неверный посадочный диаметр не позволит правильно установить цилиндр.

Особенности установки

При замене очищают привалочные поверхности от остатков прокладок, не допуская попадания мусора в картер. Проверяют состояние шатуна в месте установки пальца, шпилек и сопрягаемой поверхности головки. Кольца устанавливают с учётом их назначения и монтажных обозначений, проверяют зазоры по ремонтной документации двигателя. Трущиеся поверхности смазывают моторным маслом, а цилиндр надевают без ударов и перекоса, аккуратно сжимая кольца.

Стопорные кольца пальца должны полностью войти в канавки: неполная посадка может привести к смещению пальца и повреждению цилиндра. При сборке используют новые прокладки, соблюдают порядок и момент затяжки крепежа, проверяют фазы газораспределения. До запуска коленвал проворачивают вручную, убеждаясь, что механизм движется без упора. После сборки контролируют герметичность стыков и соблюдают режим приработки по рекомендациям для двигателя.
