Ступица заднего колеса Delta AMG

Ступица заднего колеса Delta AMG — центральная часть колеса, которая соединяет его спицованную часть с осью и обеспечивает вращение на подшипниках. От состояния ступицы зависят положение обода, равномерность натяжения спиц и работа сопряжённых деталей. Её меняют при повреждении корпуса, разбитых посадочных местах или износе креплений, когда замены отдельных подшипников уже недостаточно.

Конструкция и назначение

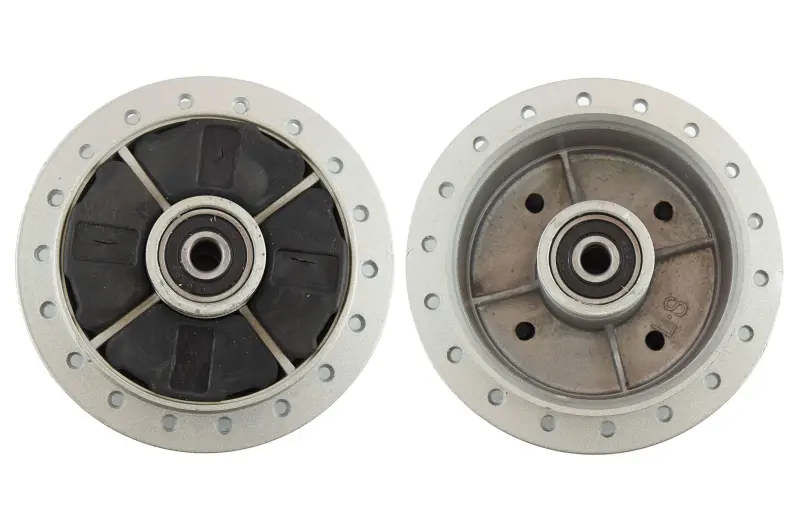

Корпус имеет круговой фланец с отверстиями под спицы, центральные подшипники и внутренние рёбра. С одной стороны расположены чёрные демпфирующие вставки, с другой — углублённая полость барабана. Демпферы смягчают толчки при передаче тяги на колесо. Целостность перемычек между отверстиями и состояние посадочных поверхностей особенно важны: эти участки воспринимают нагрузки при движении, разгоне и торможении.

Когда нужна замена

Повод осмотреть ступицу — боковой люфт колеса, стук при смене тяги, гул или заедание при вращении. Такие симптомы могут возникать из-за подшипников, поэтому сначала проверяют, где именно появился зазор. Трещины корпуса, вытянутые отверстия под спицы, свободное перемещение подшипника в посадке и повреждённые опоры демпферов указывают уже на проблему самой ступицы. Сильные удары, ослабленные спицы и длительная езда с люфтом ускоряют повреждение этих мест.

Что сверить при подборе

Сопоставьте снятую ступицу с заменой по общей ширине, расположению фланцев, количеству и диаметру отверстий под спицы. Отдельно проверьте посадки подшипников, проход под ось, расположение распорной втулки и места сопряжения с приводной частью. Для барабанной стороны имеют значение внутренний диаметр и глубина, а также соответствие тормозному щиту. Совпадения одного центрального отверстия недостаточно: неверное расстояние между опорами может нарушить положение колеса и работу тормоза.

При сохранении старого обода проверьте, подходят ли имеющиеся спицы по длине и форме загиба. Изменение геометрии фланцев влияет на спицовку и возможность отцентрировать обод. Сравните также форму демпферов и ответной части привода: они должны сопрягаться без перекоса и избыточного свободного хода. Размеры удобно снимать со старой детали после очистки; сильно изношенные поверхности не стоит принимать за точный образец.

Особенности установки

Замена требует снятия колеса и переспицовки обода. При разборке сохраняют порядок втулок, шайб и дистанционных деталей. Подшипники проверяют на плавность вращения и люфт, демпферы — на трещины и остаточную деформацию, спицы и ниппели — на повреждение резьбы и коррозию. При запрессовке подшипника в корпус усилие передают через наружное кольцо, не нагружая шарики. Распорная втулка должна занять своё место между опорами.

После сборки спицы натягивают равномерно, контролируют боковое и радиальное биение обода. Затяжку оси выполняют по требованиям техники, затем проверяют свободное вращение колеса, отсутствие люфта и правильную работу тормоза. Перекос, заедание или чрезмерный зазор требуют проверки сборки: попытка убрать их дополнительной затяжкой может перегрузить подшипники и повредить посадки.
