Электростартер 4T CG125/150 VDK

Электростартер 4T CG125/150 VDK предназначен для запуска четырёхтактного двигателя: он преобразует энергию аккумулятора во вращение и через привод стартера проворачивает коленвал. После запуска двигателя стартер выключают. При подборе замены нужно учитывать не только обозначение двигателя, но и посадку детали, крепления и соединение с приводом.

Конструкция и причины замены

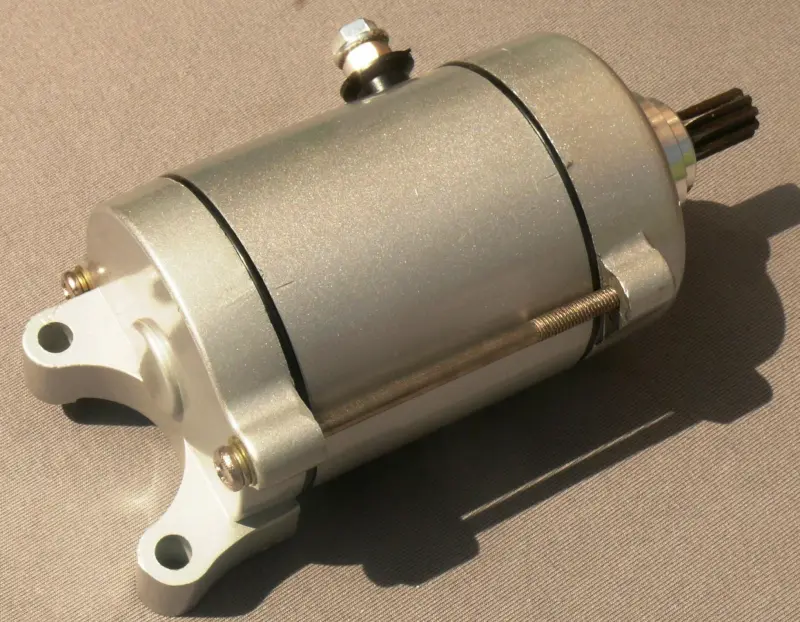

Стартер имеет цилиндрический корпус, торцевые крышки, крепёжные уши с отверстиями и выступающий приводной вал с зубьями. Силовой провод подключается к резьбовому выводу с гайкой. Части корпуса соединены продольными стяжными болтами. Расположение вывода и креплений определяет, как деталь встанет на двигатель и удастся ли подключить провод без натяжения и контакта с подвижными частями.

Повод проверить стартер — медленное прокручивание двигателя, работа с перебоями, посторонний шум или отсутствие вращения при включении запуска. Такие симптомы могут сопровождать износ щёток, коллектора и опор вала, повреждение обмоток или попадание влаги внутрь. Длительные попытки запуска без пауз перегревают электродвигатель. Если восстановление изношенного стартера нецелесообразно, его заменяют целиком.

Один щелчок реле ещё не означает, что нужен новый стартер. Похожее поведение бывает при разряженном аккумуляторе, ослабленных клеммах и плохом контакте массы. А если стартер вращается, но двигатель не проворачивается, проверяют передачу вращения через привод. Разделение этих причин помогает заменить именно неисправную деталь и не оставить прежнюю проблему после установки.

Что сверить со снятым стартером

Сопоставьте расстояние между крепёжными отверстиями, форму и положение ушей, диаметр посадочной части и длину корпуса. Затем проверьте выступание приводного вала, число и профиль зубьев, а также расположение силового вывода. Даже при похожем корпусе отличие вала может помешать правильному зацеплению. Ошибка в посадке не позволит закрепить стартер без перекоса, а неподходящие зубья способны вызвать шум и повреждение сопряжённого привода.

Осмотрите место установки: корпус должен помещаться в отведённом пространстве, а к выводу нужен доступ для подключения провода. Если в месте посадки предусмотрено уплотнение, проверьте его состояние и соответствие посадочному месту. Повреждённое уплотнение меняют вместе со стартером. Также стоит осмотреть ответные зубья привода, крепёж и наконечник силового провода: выраженный износ или повреждение этих деталей может помешать нормальной работе нового стартера.

Установка и проверка

Перед снятием отключают аккумулятор, начиная с минусовой клеммы, и очищают участок вокруг посадки. Отсоединяют силовой провод, освобождают крепления и аккуратно извлекают стартер. Новую деталь устанавливают без ударов и без попыток притянуть её болтами через сопротивление. Крепёж затягивают с моментом, указанным в руководстве по двигателю; при подключении провода не допускают проворачивания контактного вывода.

После сборки проверяют крепление провода и выполняют короткий пробный запуск. Стартер должен уверенно проворачивать двигатель, без скрежета и заметных перебоев. При необычном шуме или нагреве соединения запуск прекращают и проверяют посадку, зацепление и контакт провода. Повторными длительными включениями неисправность не устраняют: так можно перегреть новый стартер.
