Хомут глушителя 4T GY6 50 с резиновой прокладкой VDK

Хомут глушителя 4T GY6 50 с резиновой прокладкой VDK предназначен для крепления корпуса глушителя скутера. Он охватывает корпус и удерживает его в месте опоры. Обозначение 4T относится к четырёхтактному двигателю. При замене крепления нужно учитывать не только обозначение техники, но и форму установленного глушителя: размеры его корпуса и расположение крепёжных точек должны соответствовать хомуту.

Конструкция и назначение

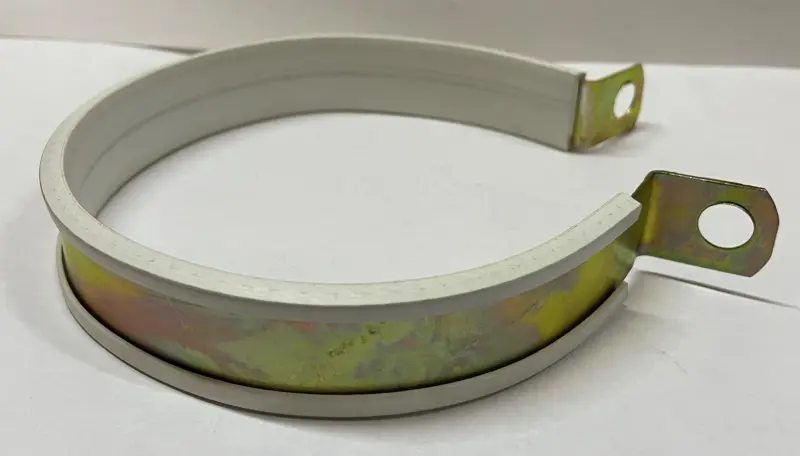

Хомут выполнен в виде разомкнутой ленты с двумя отогнутыми ушками и круглыми крепёжными отверстиями. По внутренней стороне проходит резиновая прокладка с краями, охватывающими кромки ленты. При установке она располагается между хомутом и корпусом глушителя, смягчает контакт и помогает уменьшить перетирание в месте охвата. Прокладка должна лежать ровно по всей зоне прилегания, без складок и участков, где лента касается корпуса напрямую.

Когда крепление требует замены

Повод осмотреть хомут — дребезг в районе глушителя, заметное смещение корпуса или ослабление его фиксации. У снятой детали проверяют ленту, места перехода к ушкам и края отверстий. Трещины, деформация, вытянутые отверстия и сильная коррозия мешают надёжно закрепить глушитель. Резиновую прокладку проверяют на разрывы, затвердевание, продавленные участки и смещение относительно ленты.

Если крепление регулярно ослабевает, одной подтяжкой причина устраняется не всегда. Вместе с хомутом стоит осмотреть ответный кронштейн, крепёж и поверхность глушителя под прокладкой. Изношенные крепёжные детали и повреждённую прокладку заменяют по состоянию. Люфт в опоре увеличивает перемещения глушителя и нагрузку на соседние соединения выпускной системы.

Что сверить при подборе

Сравните новый хомут со снятым по форме охвата и ширине ленты. Измерьте корпус глушителя именно там, где располагается крепление, учитывая место для резиновой прокладки. Проверьте диаметр отверстий, направление отгиба ушек и их положение относительно кронштейна. Ушки должны подходить к точкам крепления без принудительного изгиба ленты и смещения глушителя.

Слишком свободный хомут оставит корпус подвижным даже после затяжки. Слишком тесный может сдавить прокладку, деформировать оболочку глушителя или не позволить совместить отверстия. Толщину и посадку резины также нужно сопоставить со старым креплением: прокладка занимает часть внутреннего пространства и влияет на плотность охвата.

Особенности установки

Работу выполняют на остывшем глушителе, предварительно поддержав его корпус, чтобы после снятия хомута он не повис на остальных соединениях. Освободите крепление, снимите старую ленту с прокладкой и очистите место прилегания от грязи и рыхлой коррозии. Осмотрите открывшуюся поверхность: повреждение корпуса нельзя исправить усиленной затяжкой хомута.

Уложите прокладку без перекручивания, установите ленту на прежнее место и совместите ушки с креплением. Сначала наживите крепёж, затем проверьте положение глушителя и зазоры до соседних деталей. Затягивайте соединение по требованиям к конкретной технике, без попытки стянуть перекошенные детали болтом. После установки убедитесь, что корпус не проворачивается в охвате, резина не выдавлена, а лента и ушки не деформированы.
