Воздушный фильтр в сборе Yamaha JOG 50 3KJ TA

Воздушный фильтр в сборе Yamaha JOG 50 3KJ TA предназначен для очистки воздуха, поступающего к двигателю скутера. Он задерживает пыль и дорожную грязь во впускном тракте: загрязнения не должны проходить вместе с воздухом к карбюратору и дальше в цилиндр. Для нормальной работы важны не только состояние фильтрующей части, но и плотность соединений корпуса с патрубком.

Конструкция и причины замены

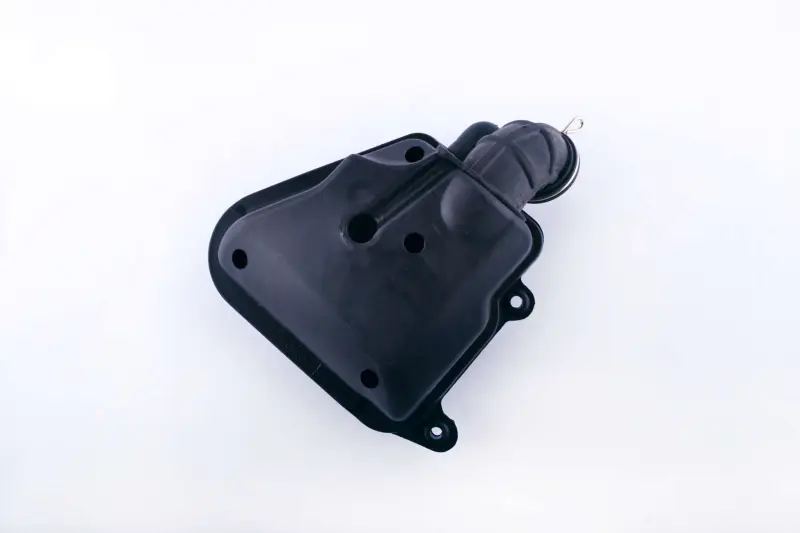

Фильтр выполнен в виде корпусного узла чёрного цвета с изогнутым соединительным патрубком. Корпус имеет выступающие крепёжные ушки с отверстиями, на конце патрубка расположен обжимной хомут. При подборе учитывают всю форму сборки: положение патрубка, расположение креплений и свободное место рядом. Даже близкий по очертаниям корпус может не встать на штатные точки или соединиться с впуском с перекосом.

Замена сборки нужна, когда корпус треснул, крепёжные ушки сломаны, стык частей перестал плотно закрываться либо патрубок повреждён и не держит соединение. Если загрязнена только фильтрующая часть, сначала оценивают возможность её отдельного обслуживания. Потеря тяги, затруднённый запуск и изменение работы двигателя могут сопровождать ограничение подачи воздуха, но сами по себе не доказывают неисправность фильтра. Повод осмотреть корпус и соединения — также пыль внутри тракта после фильтрующей части.

Что сверить со снятой деталью

Сопоставьте контур корпуса, число и положение точек крепления, расстояния между ними, направление выхода и изгиб патрубка. Отдельно проверьте посадочный диаметр соединения и глубину, на которую патрубок надевается на ответную часть. Учитывайте зазоры до соседних деталей и возможность добраться до крепежа. Название модели помогает сузить подбор, но при изменённом впуске или заменённых соседних деталях решающим остаётся совпадение посадок.

Патрубок должен соединяться без сильного растяжения, залома и постоянного бокового натяжения. Корпус не должен упираться в соседние детали, а отверстия крепления — требовать смещения сборки силой. Несовпадение этих признаков приводит к неплотному стыку, вибрации и нагрузке на крепёжные ушки. Увеличивать отверстия или притягивать неподходящий корпус болтами вместо проверки посадки не стоит.

Установка и проверка

На заглушённом и остывшем двигателе очистите пространство вокруг соединения, чтобы при снятии грязь не попала во впуск. Ослабьте хомут, освободите крепления и аккуратно отсоедините старую сборку. Пока впуск открыт, защитите его от пыли и посторонних предметов. Осмотрите ответный патрубок, хомут и крепёж: трещины, деформация и сорванная резьба мешают закрепить новый фильтр. Повреждённые сопрягаемые детали заменяют вместе с ним.

До окончательного крепления проверьте правильность размещения фильтрующей части и плотное закрытие корпуса. Установите сборку без перекоса, наживите крепёж, полностью посадите патрубок и закрепите хомут на месте соединения. Затягивайте без деформации корпуса и пережатия патрубка. После сборки проверьте, что фильтр удерживается на всех точках, не касается соседних деталей и соединение не сползает. Неплотность после фильтрующей части создаёт путь для неочищенного воздуха, а пережатый патрубок ограничивает его поступление к двигателю.
