Трос спидометра Active VDK

Трос спидометра Active VDK передаёт вращение от механического привода к спидометру. Благодаря этой связи прибор показывает скорость движения, а механический счётчик пробега получает привод. Такой трос меняют при обрыве, заедании или повреждении оболочки, когда передача вращения становится нестабильной либо прекращается.

Конструкция и работа

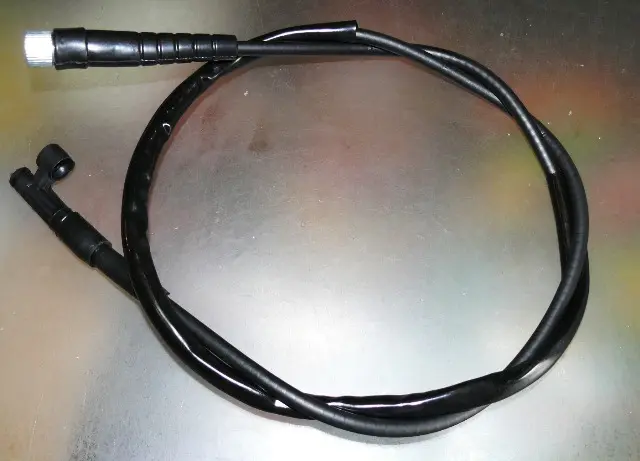

Гибкий трос проложен в чёрной наружной оболочке. На одном конце расположен соединитель, на другом — фигурный наконечник с проушиной под крепление. У концов есть защитные участки оболочки. Форма наконечников важна для посадки: соединения должны удерживать оболочку на месте, пока внутренний сердечник передаёт вращение между приводом и прибором.

Оболочка защищает сердечник и задаёт маршрут его прокладки. Сильный перегиб, пережатие креплением или повреждённый участок мешают свободному вращению. Влага и грязь, попавшие через нарушенную защиту, также могут вызвать заедание. Поэтому при замене оценивают состояние троса по всей длине, а не только целостность его концов.

Когда нужна замена

Повод проверить трос — неподвижная стрелка во время движения, рывки показаний или шум вдоль его прокладки. Эти признаки не всегда означают обрыв: причиной бывает ослабленное соединение, неисправность привода или самого спидометра. Если сердечник повреждён, наконечник изношен либо оболочка заломлена и мешает вращению, замена троса восстанавливает механическую связь при исправных остальных частях.

Что сверить при подборе

Трос предназначен для Active. Сопоставьте его со снятой деталью: общую длину, длину оболочки, форму обоих соединений, способ их фиксации и расположение крепёжной проушины. Отдельно проверьте форму и выступание концов внутреннего сердечника. Наконечник должен входить в ответную часть и передавать вращение без принудительной подгонки; одного совпадения наружного крепления для этого недостаточно.

Длину оценивают вместе с маршрутом от привода до прибора. Короткий трос натягивается при повороте руля и тянет за соединения, а избыточная длина образует петли, которые могут тереться о соседние детали или перегибаться. Проверьте также состояние места подключения к прибору, посадочного места привода, крепежа и направляющих: повреждение этих деталей способно испортить и новый трос.

Установка и проверка

Зафиксируйте технику в устойчивом положении и запомните маршрут старого троса. Освободите его из направляющих, разъедините оба конца и очистите места подключения от грязи. Новый трос проложите плавными изгибами, вдали от горячих поверхностей и движущихся деталей. Совместите сердечник с ответными гнёздами, затем закрепите оболочку. Не используйте крепление соединителя, чтобы силой втянуть неправильно вставленный наконечник.

После крепления поверните руль в обе стороны: оболочка должна сохранять свободный ход без натяжения, защемления и резкого изгиба у концов. Осмотрите защитные детали соединений и замените повреждённые вместе с изношенными направляющими или крепежом. Работу спидометра проверьте коротким пробным проездом в безопасном месте. Если стрелка продолжает дёргаться, проверьте посадку концов и исправность привода и прибора.
