Статор генератора 4T GY6 50 (7+1 катушек) VDK

Статор генератора 4T GY6 50 (7+1 катушек) VDK — неподвижная часть генератора для четырёхтактного двигателя. Он установлен внутри ротора: при вращении ротора его магнитное поле взаимодействует с обмотками статора, в которых вырабатывается электрический ток. Исправность обмоток и выводов влияет на работу связанных с генератором систем питания и зажигания.

Конструкция и причины замены

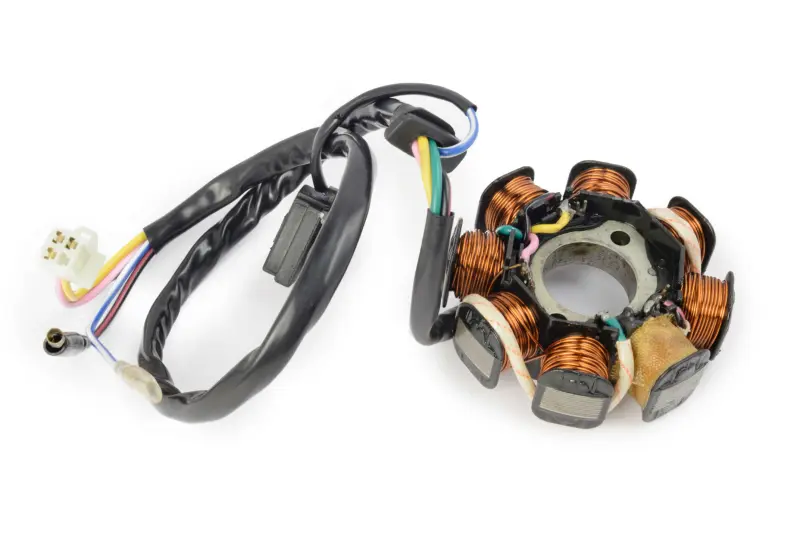

Обмотки расположены по окружности основания с центральным отверстием. От статора отходит жгут проводов с разъёмом и отдельными выводами. Обозначение 7+1 катушек нужно учитывать при подборе вместе с формой основания и подключением: одинаковое общее число катушек ещё не означает, что два статора взаимозаменяемы.

Поводом проверить статор становятся пропадание зарядки, перебои искрообразования или отказ запуска, особенно если неисправность появляется после прогрева. Такие симптомы могут возникать и из-за других деталей, поэтому сами по себе не доказывают повреждение обмоток. Замена обоснована при подтверждённом обрыве, межвитковом замыкании, повреждении изоляции либо механическом разрушении выводов.

При осмотре снятой детали обращают внимание на потемневшие участки обмоток, запах перегрева, перетёртые провода и подгоревшие контакты. Частые причины повреждения — перегрев, вибрация, плохое соединение в разъёме или касание проводки вращающимися частями. Если оставить причину неисправности, новый статор также может выйти из строя.

Что сверить при подборе

Сравните со снятым статором наружный диаметр, центральное отверстие, толщину основания, расположение креплений и выступающих частей. Проверьте, как проходят провода и где находится их выход из корпуса. Деталь должна подходить по посадке и оставлять предусмотренный конструкцией зазор до ротора.

• Сопоставьте расположение катушек и схему их подключения с прежним статором.
• Проверьте форму разъёма, число контактов, расположение выводов и назначение каждого провода.
• Сравните длину жгута и положение защитных участков там, где проводка проходит через корпус.
• Убедитесь, что подключение соответствует установленной системе зажигания и регулятору напряжения.

Ориентироваться только на цвет проводов нельзя: одинаковая расцветка не подтверждает одинаковое назначение контактов. Проверку сопротивления обмоток и их изоляции выполняют по схеме конкретного двигателя, используя контрольные значения для его электрооборудования. Ошибка в подключении может привести к отсутствию зарядки или искры и повреждению связанных компонентов.

Особенности установки

Работу выполняют при выключенном зажигании, отключив аккумулятор, если он установлен. До разборки полезно зафиксировать прокладку жгута и соединения. Для доступа к статору снимают закрывающие его детали, а при необходимости демонтажа ротора используют подходящий съёмник. Поддевать ротор с опорой на катушки нельзя — так легко повредить обмотки.

Очистите посадку, осмотрите внутреннюю поверхность ротора, крепёж, разъёмы и уплотнение вывода проводов. Повреждённые уплотнения и прокладку снятой крышки заменяют по состоянию. Закрепите статор с моментом затяжки, установленным для двигателя, и уложите жгут без натяжения и защемления. После сборки проверьте отсутствие касания ротора, надёжность соединений и работу генератора по процедуре проверки электрооборудования двигателя.
