Кран топливный Alpha, гайка Ø14 мм, штуцер 90° VDK

Топливный кран Alpha служит для ручного перекрытия подачи бензина из бака в топливный шланг. Его закрывают при снятии шланга и обслуживании расположенных ниже деталей топливной системы. Исполнение с гайкой Ø14 мм и штуцером под углом 90° рассчитано на соответствующее соединение с баком и боковой выход шланга. Обозначение — VDK.

Конструкция и управление

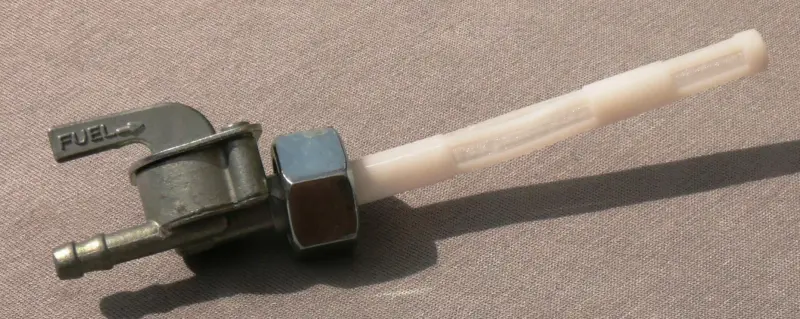

У крана есть поворотный рычаг, крепёжная гайка, штуцер с выступами для удержания шланга и длинная заборная часть с сетчатым участком. При установке заборная часть уходит внутрь бака. Сетка задерживает частицы загрязнений на входе, однако её засорение может ограничивать поступление топлива. На рычаге нанесены надпись FUEL и стрелка; при проверке положений крана ориентируйтесь на обозначения узла и фактическое перекрытие потока.

Когда требуется замена

Повод осмотреть кран — влажный корпус, следы бензина у рычага или соединения с баком, тугое переключение, повреждение штуцера. Если в закрытом положении бензин продолжает поступать в отсоединённый шланг, кран не выполняет свою запорную функцию. Изношенные уплотнения и повреждённые сопрягаемые поверхности могут вызывать течь, а загрязнения в заборной части — недостаточную подачу.

При этом течь возле шланга бывает связана с растрескавшимся концом самого шланга или ослабленным хомутом. До замены полезно определить место утечки: новый кран не устранит повреждение соседнего соединения. Если сетчатая часть порвана или деформирована, её также нужно учитывать при оценке состояния снятой детали.

Что сверить при подборе

Сравните крепление старого крана с новым: диаметр и шаг резьбы, устройство гайки, форму уплотняемой поверхности. Обозначение «гайка Ø14 мм» используйте вместе с проверкой резьбового соединения. Гайка должна наворачиваться свободно от руки, без перекоса и закусывания. Попытка затянуть несовпадающую резьбу ключом может повредить крепление и привести к утечке бензина.

Проверьте наружный диаметр штуцера по посадке шланга, направление его выхода и место для хомута. Угол 90° помогает определить схему прокладки, но шланг всё равно должен проходить без перегиба и натяжения. Сопоставьте длину заборной части со снятой деталью и убедитесь, что внутри бака есть место для её установки. Рычаг должен оставаться доступным и свободно перемещаться после затяжки крепления.

Особенности установки

Работайте на остывшей технике, вдали от огня и искр. До отворачивания крана слейте бензин из бака в подходящую ёмкость. Снимите шланг без сильного бокового усилия на штуцер, затем демонтируйте кран и очистите посадочное место от загрязнений. Осмотрите уплотнение соединения с баком; затвердевшее, надорванное или смятое замените подходящим. Заодно проверьте шланг и хомут.

Установите кран без перекоса, закрепите шланг и убедитесь, что он не тянет штуцер в сторону. После добавления небольшого количества топлива проверьте сухость всех соединений, поступление бензина при открытом кране и прекращение потока при закрытом. При обнаружении течи устраните её до запуска двигателя.
