Концевой выключатель педали тормоза (лягушка) ИЖ, МТ, ДНЕПР, УРАЛ, МИНСК VDK

Включение стоп-сигнала от педали тормоза

Концевой выключатель, который часто называют «лягушкой», управляет стоп-сигналом при нажатии на педаль тормоза. Он передаёт движение привода контактам, чтобы задний фонарь сообщал о торможении. Выключатель предназначен для ИЖ, МТ, ДНЕПР, УРАЛ, МИНСК; при подборе нужно учитывать крепление и устройство привода на конкретном мотоцикле. Обозначение VDK сохранено в названии товара.

Корпус, подключение и маркировка

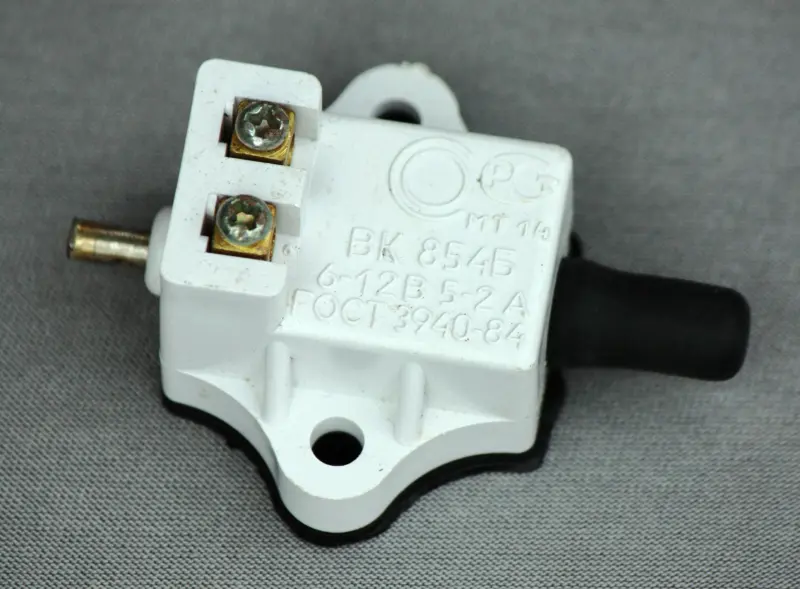

У выключателя белый корпус с двумя крепёжными ушками и отверстиями, два винтовых контакта для подключения проводов, выступающий металлический шток и чёрный выступающий кожух с противоположной стороны. Провода закрепляются винтами, поэтому при замене нужно проверить состояние наконечников: они должны удерживаться под зажимами без перекоса и выпадения отдельных жил.

На корпусе нанесены обозначения «ВК 854Б», «6-12В 5-2А» и «ГОСТ 3940-84». Их стоит сопоставить с надписями на снятом выключателе. Буквы «В» и «А» обозначают вольты и амперы; электрические параметры выключателя должны соответствовать питанию и нагрузке стоп-сигнала. Одного сходства корпуса для подбора недостаточно: важны также положение штока, способ его соединения с педалью и расположение выводов.

Когда требуется замена

Повод проверить выключатель — стоп-сигнал не загорается от педали, включается через раз либо остаётся включённым после её отпускания. Возможные причины со стороны детали — заедание привода, износ контактов, повреждение корпуса или ослабление контактных зажимов. Если корпус треснул или крепёжное ушко сломано, надёжно зафиксировать выключатель в нужном положении уже трудно.

Такие же проявления могут возникать из-за повреждённого провода, плохого соединения или неисправной лампы. Поэтому перед заменой проверяют не только движение штока, но и провода возле выводов. Следы окисления, надломы наконечников и повреждённую изоляцию нужно устранить вместе с причиной неисправности, иначе новый выключатель не обеспечит устойчивого включения фонаря.

Что сверить при подборе

Сравните расстояние между крепёжными отверстиями, форму посадочного места, направление и рабочий ход привода. Убедитесь, что к винтовым контактам можно подвести штатные провода без натяжения, а корпус и кожух не будут задевать соседние детали при движении педали. Отдельно проверьте состояние тяги или пружины, если они используются для привода выключателя: растяжение, деформация и люфт влияют на момент включения света.

Установка и проверка

Работу выполняют при отключённом питании. До снятия запоминают расположение проводов и положение старого выключателя, затем отсоединяют выводы и привод, освобождают крепление. Новую деталь закрепляют без перекоса и чрезмерного усилия на ушках, подключают провода и восстанавливают соединение с педалью. Контактные винты должны удерживать наконечники плотно, без повреждения проводников.

После установки проверяют срабатывание при нескольких нажатиях: стоп-сигнал должен включаться при торможении и гаснуть после отпускания педали. Привод не должен заедать или мешать её возврату. Неверное положение выключателя либо неподходящий ход штока могут привести к запоздалому включению, постоянному свечению или отсутствию сигнала. Проверку проводят до выезда, включая лёгкое нажатие и полный возврат педали.
