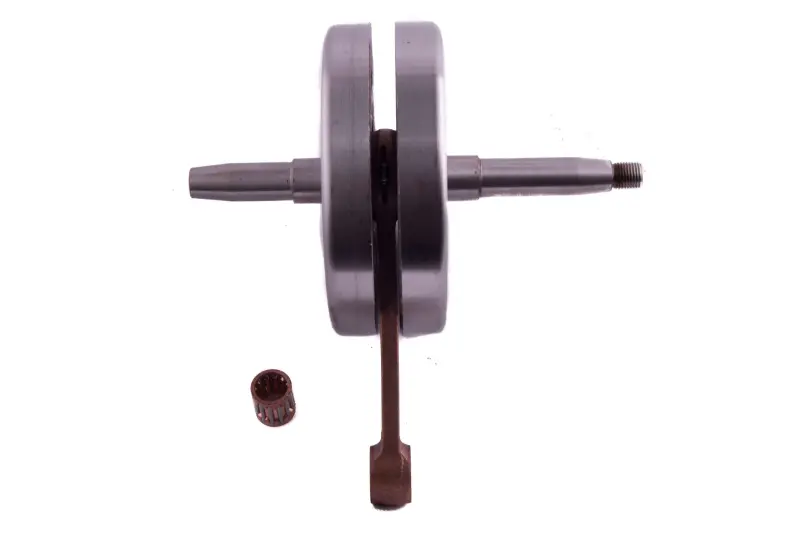

Коленвал МИНСК 6V в сборе, с сепаратором VDK

Коленвал для двигателя МИНСК 6V

Коленчатый вал в сборе с сепаратором предназначен для замены изношенного или повреждённого коленвала. Через шатун он принимает усилие от поршня и преобразует его возвратно-поступательное движение во вращение. От состояния вала, его опор и шатунного соединения зависят ровная работа двигателя, уровень механического шума и вибраций. Обозначение товара — VDK.

Конструкция и причины замены

Вал имеет две щеки, расположенный между ними шатун и выступающие с обеих сторон цапфы. На конце одной цапфы предусмотрена резьба. Исполнение в сборе позволяет заменить коленчатый вал вместе с шатуном, не перепрессовывая отдельно шатунное соединение. Сепаратор удерживает игольчатые ролики в подшипниковом соединении; при подборе нужно учитывать сопряжение с поршневым пальцем и головкой шатуна.

Поводом для проверки коленвала служат стук из кривошипной камеры, усилившаяся вибрация, заедание при проворачивании и ощутимый радиальный люфт в нижней головке шатуна. При разборке также обращают внимание на повреждения резьбы, следы проворачивания подшипников на посадках, задиры и изменение цвета от перегрева. Боковое перемещение шатуна само по себе не означает неисправность: его оценивают отдельно от радиального люфта, по допускам двигателя. Один только шум ещё не указывает на необходимость замены вала — похожие звуки могут давать опорные подшипники.

Что сверить со снятым валом

Сравните общую геометрию, длину и форму обеих цапф, диаметры посадок под подшипники и сальники, резьбовые окончания и поверхности сопряжения с установленными на валу деталями. Отдельно проверьте размеры щёк, расстояние между ними, положение шатуна и размеры его верхней головки. Сепаратор подбирают по поршневому пальцу, посадке в шатуне и рабочей ширине. Совпадение внешнего контура не заменяет измерения: ошибка в посадке может вызвать люфт или чрезмерный натяг.

Особенности установки

Замена требует разборки двигателя и доступа к половинам картера. До установки проверяют опорные подшипники, сальники, посадочные места в картере, поршневой палец и состояние сопряжённых деталей. Изношенные подшипники и повреждённые уплотнения меняют вместе с валом; для соединений, вскрываемых при разборке, подготавливают подходящие прокладки. Причину прежней поломки также устраняют: недостаток смазки, загрязнение и перегрев способны повредить новую деталь.

Вал устанавливают подходящими приспособлениями, прикладывая усилие к нужной посадке и не передавая его через шатун. Удары по цапфам и стягивание перекошенного картера крепежом могут нарушить центровку или повредить подшипники. Подшипниковые соединения смазывают при сборке, а порядок работ и моменты затяжки выбирают по ремонтной документации двигателя. После соединения картера проверяют свободное вращение вала, отсутствие заеданий и касания шатуна или щёк о неподвижные детали. Неправильно подобранный либо установленный коленвал может вызвать вибрацию, перегрев опор и повторную разборку двигателя.
