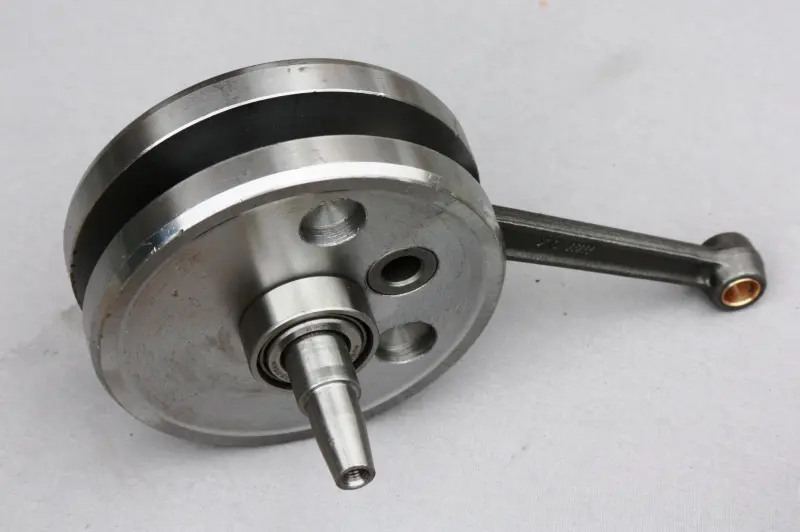

Коленвал ИЖ ПЛАНЕТА с подшипниками VDK

Коленвал ИЖ ПЛАНЕТА с подшипниками VDK предназначен для кривошипно-шатунного механизма двигателя. Он принимает усилие от поршня через шатун и преобразует его возвратно-поступательное движение во вращение. От состояния коленвала зависят плавность работы двигателя, уровень вибраций и работа опорных подшипников. Деталь нужна при ремонте, когда износ или повреждения снятого вала требуют его замены.

Конструкция и причины замены

Коленвал имеет две круглые щеки, шатун и выступающие посадочные участки вала. Шатун связывает поршень с кривошипом, а опорные подшипники позволяют валу вращаться в картере. При оценке состояния проверяют не только подшипники, но и посадочные поверхности, соосность вала и соединение шатуна с кривошипом: неисправность одного из этих участков влияет на весь механизм.

Поводом для проверки служат металлический стук, нарастающая вибрация, шум со стороны опор и ощутимый радиальный люфт нижней головки шатуна. Эти признаки сами по себе не определяют причину неисправности — вал осматривают и измеряют после разборки. Задиры, следы перегрева, повреждённые посадки или недопустимое биение могут потребовать замены. К износу приводят недостаточная смазка, загрязнение и перегрузки. Боковое перемещение шатуна нельзя оценивать по тем же правилам, что и радиальный люфт.

Что сверить при подборе

Сопоставьте снятый коленвал с заменой по устройству концов вала, диаметрам и длине посадочных участков, расположению уступов и способу крепления сопрягаемых деталей. Проверьте общую ширину между наружными поверхностями щёк, размеры шатуна и его верхней головки. Эти параметры определяют, встанет ли вал в картер и совместится ли с поршневой группой и деталями на концах вала. Одного сходства формы для подбора недостаточно.

Для подшипников сверьте обозначения снятых деталей, посадочные размеры и требования руководства по ремонту конкретного двигателя. Заодно оцените гнёзда в картере: новая опора не исправит разбитую посадку. При разборке стоит осмотреть сальники коленвала, поршневой палец и сопряжение с верхней головкой шатуна. Изношенные уплотнения заменяют, а прокладки разобранных соединений подготавливают к сборке отдельно.

Особенности установки

Замена требует разборки двигателя и аккуратной работы с посадками. Перед сборкой очищают сопрягаемые поверхности и проверяют их на повреждения. Подшипники устанавливают подходящими оправками, передавая усилие через кольцо, которое садится с натягом. Нельзя передавать монтажное усилие через тела качения, бить по концам вала или использовать шатун как рычаг: так можно повредить опоры и нарушить соосность коленвала.

После установки проверяют свободное вращение, отсутствие задевания щёк за картер, биение и зазоры по руководству двигателя. Если при соединении половин картера вал начинает вращаться туго, причину устраняют до запуска. Неверные посадочные размеры или перекос при сборке приводят к заклиниванию, ускоренному износу подшипников и повреждению картера. Тщательная проверка до окончательной сборки помогает избежать повторной разборки.
