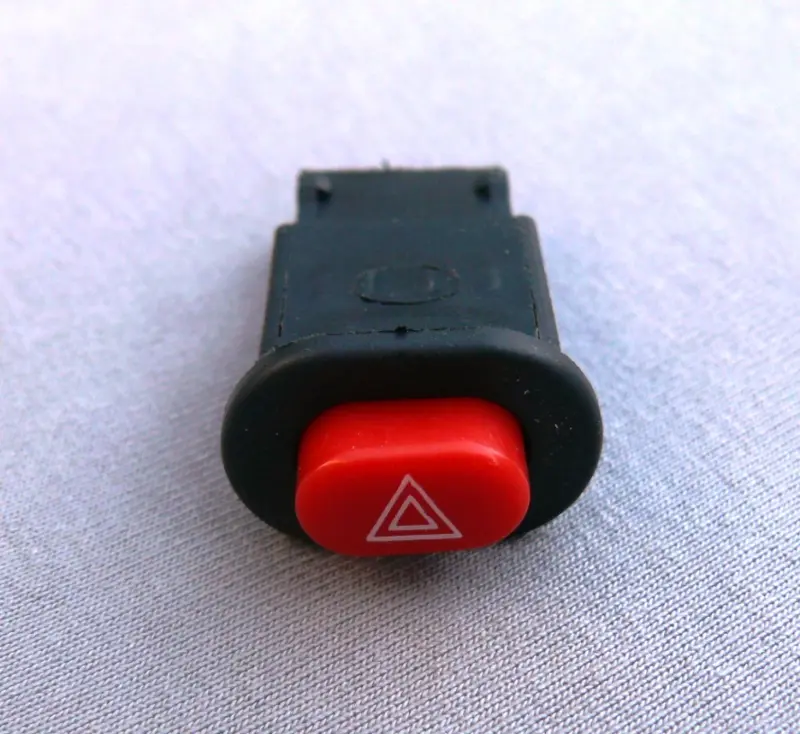

Кнопка аварийной сигнализации руля VDK, красная

Кнопка аварийной сигнализации руля VDK предназначена для управления одновременным миганием указателей поворота. Её устанавливают взамен повреждённой или неисправной кнопки в соответствующее посадочное место рулевого блока управления. Красная нажимная часть с символом двойного треугольника выделяется на чёрном корпусе и помогает найти нужный переключатель среди соседних органов управления. Сама кнопка подаёт команду включения: работа аварийной сигнализации также зависит от проводки и остальных компонентов системы.

Когда требуется замена

Повод проверить кнопку — заедание при нажатии, повреждение нажимной части, расшатанный корпус или включение сигнала только при определённом положении пальца. Если аварийная сигнализация срабатывает через раз, причиной могут быть изношенные контакты, загрязнение механизма либо плохое соединение в разъёме. При полном отказе сначала проверяют питание, соединения и работу указателей поворота. Это помогает отделить неисправность кнопки от повреждения проводов или отказа других компонентов и избежать ненужной замены.

Что сверить при подборе

Снятую кнопку сравнивают с новой по форме корпуса, размерам посадочной части, расположению удерживающих выступов и ширине наружного бортика. Бортик должен прилегать к панели, а корпус — удерживаться в гнезде без перекоса. Также учитывают свободное место за кнопкой: её задняя часть и подключённые провода не должны упираться в соседние детали. Совпадение красного цвета и треугольного символа помогает определить назначение, но для подбора нужны ещё и совпадающие крепление и подключение.

Отдельно сверяют количество, расположение и форму контактов, ответную часть разъёма и назначение выводов. Схема подключения должна соответствовать штатному переключателю. Проверяют и характер работы снятой кнопки: требуется ли удержание положения после нажатия или возврат в исходное положение. Одинаковые снаружи кнопки могут управлять сигналом по-разному. Подключение по одному лишь цвету проводов или подбор только по лицевой части могут привести к отсутствию сигнала, неправильной работе поворотников либо замыканию.

Установка и проверка

Перед снятием отключают питание техники в соответствии с её инструкцией и обеспечивают доступ к обратной стороне рулевого блока. Положение разъёма и проводов сохраняют на схеме или снимке. Кнопку освобождают от крепления без рывков, разъём разъединяют за корпус, не вытягивая провода. Пока гнездо открыто, осматривают края посадочного места, ответный разъём и ближайший участок жгута. Трещины крепления, окисленные или ослабленные клеммы устраняют; повреждённый разъём при необходимости заменяют вместе с кнопкой.

Новую кнопку закрепляют в посадочном месте и подключают по штатной схеме. Если корпус входит с чрезмерным усилием или остаётся подвижным, повторно проверяют соответствие крепления. Провода укладывают без натяжения и защемления, оставляя свободу движения при повороте руля. После восстановления питания проверяют включение и выключение аварийной сигнализации, одновременное мигание обеих сторон и отдельную работу левого и правого поворотников. Нажимная часть должна двигаться свободно, не задевать край панели, а корпус — оставаться неподвижным при нажатии.
