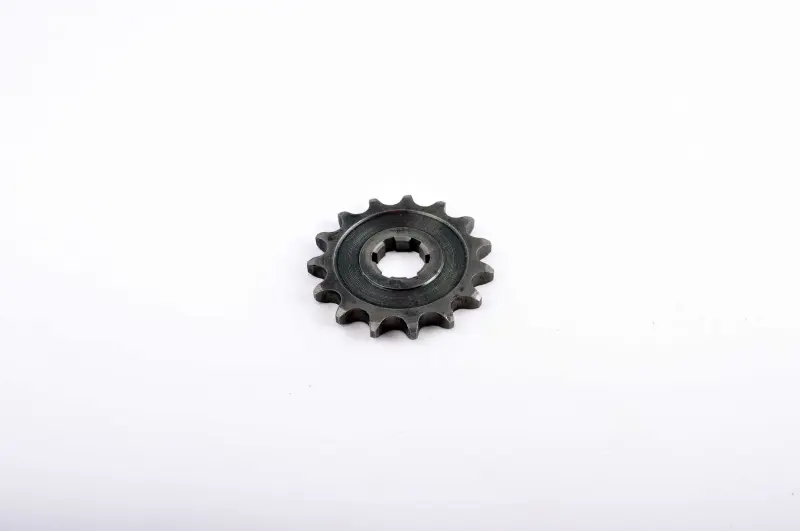

Звезда передняя МИНСК 428-15T VDK

Передняя звезда МИНСК 428-15T VDK передаёт вращение с выходного вала коробки передач на приводную цепь, которая вращает заднее колесо. Она работает в паре с задней звездой: зубья входят в зацепление с цепью и воспринимают нагрузку при разгоне, движении под тягой и торможении двигателем. Деталь нужна при замене изношенной ведущей звезды и восстановлении цепной передачи.

Обозначения и конструкция

428 обозначает типоразмер цепи с шагом 12,7 мм, а 15T — 15 зубьев. Для подбора требуется полное обозначение цепи: одного совпадения шага недостаточно, поскольку цепь должна соответствовать и профилю зубьев. В центре звезды находится шлицевое посадочное отверстие. Через это соединение вал передаёт усилие на звезду, поэтому состояние посадки имеет такое же значение, как состояние наружного зубчатого венца.

Что сверить со снятой деталью

Сопоставьте число зубьев, типоразмер цепи, форму и количество шлицев, посадочные размеры и толщину звезды. Отдельно проверьте положение зубчатого венца относительно посадочной части и способ фиксации на валу. Смещение цепной линии вызывает боковое трение и ускоряет износ передачи. Звезда должна соответствовать штатному креплению без расточки отверстия, подпиливания шлицев и установки случайных проставок.

Если на мотоцикле ранее меняли передаточное отношение, не выбирайте замену только по общему сходству деталей. Количество зубьев передней звезды влияет на соотношение тяги и скорости при одинаковых оборотах двигателя, а его изменение может потребовать другой длины цепи или выйти за доступный диапазон регулировки. Сравните 15 зубьев с прежней звездой и требованиями конкретной модификации мотоцикла.

Когда нужна замена

Повод осмотреть звезду — вытянутые в одну сторону, заострённые или сколотые зубья, неравномерная выработка боковых поверхностей, рывки и посторонний шум цепного привода. Проверяют также шлицы: износ посадки может сопровождаться люфтом и ударами при смене нагрузки. Такие симптомы не указывают только на одну деталь, поэтому вместе со звездой осматривают цепь, заднюю звезду и крепление. Загрязнение, недостаток смазки, перекос колеса и неправильное натяжение цепи ускоряют износ зубьев.

Особенности установки

Работу выполняют при заглушённом двигателе на устойчиво установленном мотоцикле. Открывают доступ к передней звезде, ослабляют цепь и снимают фиксатор по порядку, предусмотренному конструкцией мотоцикла. После снятия очищают посадку и проверяют шлицы вала, прилегающие поверхности и детали крепления. Новая звезда не устранит повреждение самого вала. При установке сохраняют предусмотренную ориентацию детали и применяют штатный способ фиксации; затяжку выполняют по руководству к мотоциклу.

Изношенные цепь и заднюю звезду целесообразно менять вместе с передней: приработанные поверхности быстро изнашивают новую деталь. После сборки выставляют цепную линию и свободный ход цепи по руководству, проверяя натяжение в нескольких положениях колеса. Вручную прокручивают колесо и убеждаются, что цепь движется без закусывания и бокового ухода. Чрезмерное натяжение увеличивает нагрузку на вал и подшипники, а слишком свободная цепь может ударять по окружающим деталям и сходить со звёзд.
