Звезда трансмиссии передняя МИНСК 428-14T VDK

Передняя звезда трансмиссии МИНСК 428-14T VDK предназначена для передачи вращения от выходного вала коробки передач к приводной цепи. Цепь связывает её с задней звездой и передаёт тягу на колесо. Эта деталь нужна при замене изношенных зубьев или повреждённой посадки: от состояния звезды зависит, насколько ровно цепь входит в зацепление и работает под нагрузкой.

Обозначение и конструкция

Маркировка 428-14T указывает на типоразмер цепи 428 с шагом 12,7 мм и число зубьев — 14. Подбирать цепь только по шагу нельзя: одинаковый шаг ещё не означает совпадение остальных размеров зацепления. Для правильной работы нужна цепь соответствующего типоразмера, а число зубьев следует сверить с требуемым передаточным отношением.

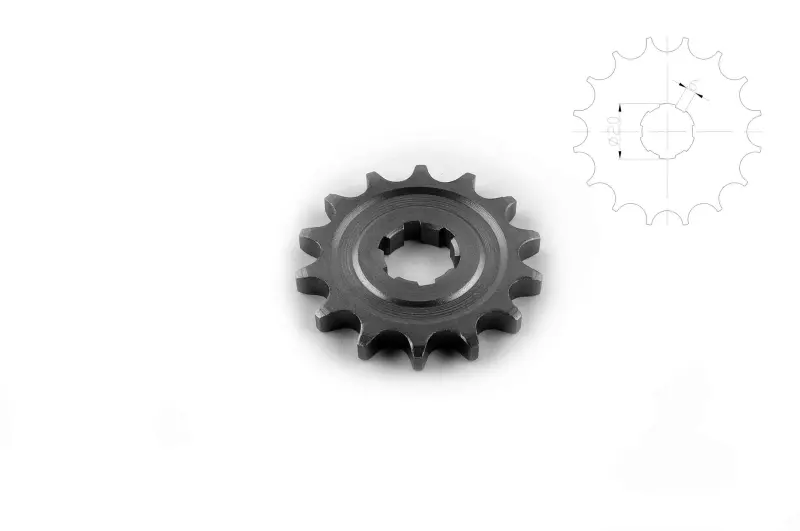

У звезды наружный зубчатый венец, центральное отверстие со шлицевым профилем и выступающая ступица. Через шлицы передаётся усилие от вала, а зубья последовательно входят между роликами цепи. При подборе имеет значение не только наружная форма: профиль посадки и положение венца относительно вала должны соответствовать снятой детали.

Когда требуется замена

Повод осмотреть звезду — заострённые или загнутые в одну сторону зубья, сколы, неравномерная выработка и заметный износ шлицев. Рывки, щелчки и изменение натяжения при прокручивании колеса также требуют проверки цепного привода, но сами по себе не указывают только на переднюю звезду. Изношенная цепь ускоряет выработку зубьев, а перекос оставляет следы трения на их боковых поверхностях.

Что сверить при подборе

Сравните со снятой звездой число зубьев, типоразмер цепи, число и форму шлицев, размеры посадочного отверстия, толщину и вылет ступицы. Отдельно проверьте способ фиксации на валу и место под штатный крепёж. Совпадения обозначения мотоцикла недостаточно, если посадка или расположение венца отличаются: деталь должна устанавливаться без перекоса и сохранять линию цепи.

Переход на другое число зубьев меняет передаточное отношение и может потребовать иной регулировки натяжения. Если задача — восстановить привычную работу привода, ориентируйтесь на предусмотренную для техники конфигурацию. Неподходящие шлицы не обеспечат правильную посадку, а смещение венца приведёт к боковой нагрузке на цепь и ускоренному износу.

Установка и проверка

Замену выполняют при заглушённом двигателе на устойчиво установленном мотоцикле. Снимают защиту привода, освобождают штатный фиксатор, ослабляют цепь и снимают старую звезду в порядке, предусмотренном конструкцией. Посадку очищают и проверяют состояние шлицев вала. Новую звезду устанавливают с правильной ориентацией ступицы, без забивания на вал, затем закрепляют по руководству к мотоциклу.

Одновременно осматривают цепь и заднюю звезду: при совместном износе их разумно менять комплектом, чтобы старая цепь не вырабатывала новые зубья. После сборки проверяют соосность звёзд, регулируют свободный ход цепи по руководству и вручную прокручивают колесо. Цепь должна проходить без заеданий и касания защиты; проверку заканчивают контролем фиксации звезды и установкой снятой защиты.
