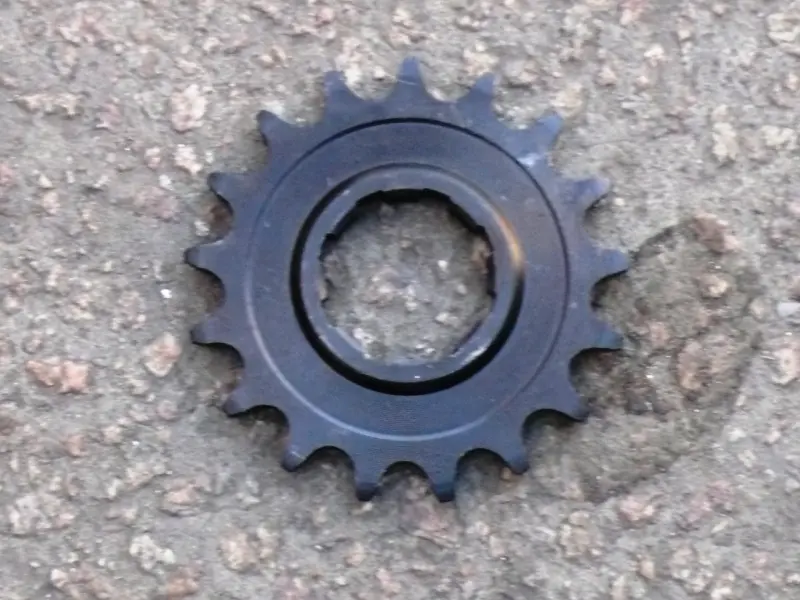

Звезда передняя ИЖ 520-16T VDK

Передняя звезда ИЖ 520-16T VDK предназначена для цепной передачи мотоцикла: она передаёт вращение с выходного вала коробки передач на цепь, которая приводит заднее колесо. Деталь нужна при замене изношенной ведущей звезды или восстановлении привода. Обозначение 16T означает 16 зубьев, а 520 — типоразмер цепи с шагом 15,875 мм. При подборе нужны оба параметра: число зубьев влияет на передаточное отношение, а типоразмер определяет соответствие цепи.

Конструкция и работа

Звезда имеет наружный зубчатый венец и центральное отверстие с внутренними шлицами. Через шлицевое соединение она получает вращение от вала, а зубья последовательно входят в зацепление с цепью. Вокруг отверстия выполнена выступающая центральная часть. Её положение и высоту нужно сопоставить со снятой деталью: от посадки звезды зависит, будет ли цепь идти в одной плоскости с задней звездой.

Переднюю звезду меняют при заметном заострении зубьев, крючкообразной выработке, сколах или повреждении посадочного отверстия. Повод осмотреть передачу — рывки под нагрузкой, посторонний стук и неравномерное движение цепи. Эти признаки могут быть связаны и с другими деталями привода, поэтому состояние зубьев проверяют вместе с цепью и задней звездой.

Что сверить при подборе

Сравните новую и снятую звёзды по числу и профилю шлицев, посадочному диаметру, толщине, выступу центральной части и способу фиксации на валу. Проверьте маркировку установленной цепи и число зубьев прежней звезды. Одного совпадения наружного диаметра недостаточно: деталь должна правильно садиться на вал и занимать нужное положение относительно цепи.

Цепь подбирают именно по типоразмеру 520, а не только по шагу: одинаковое расстояние между осями соседних звеньев ещё не означает совпадения остальных размеров. Если прежняя звезда имела другое число зубьев, установка 16T изменит соотношение оборотов двигателя и скорости движения. Также потребуется проверить диапазон регулировки натяжения и зазоры до окружающих деталей. Для сохранения привычной работы передачи ориентируйтесь на предусмотренные для мотоцикла параметры.

Замена и проверка

Работу выполняют при заглушённом двигателе на устойчиво установленном мотоцикле. Открывают доступ к звезде, ослабляют цепь и освобождают штатное крепление. До снятия запоминают ориентацию детали и расположение шайб, втулок и стопорных деталей, если они предусмотрены конструкцией. После демонтажа очищают посадочное место, осматривают шлицы вала и проверяют состояние крепежа.

Новую звезду устанавливают в правильной ориентации, без перекоса и принудительной посадки ударами. Крепление затягивают и стопорят по требованиям руководства мотоцикла. Затем проверяют соосность звёзд, регулируют свободный ход цепи и вручную проворачивают заднее колесо, контролируя движение по всему обороту. Заедание, боковой уход цепи или заметное изменение натяжения требуют устранения причины до поездки.

Если цепь вытянута, её звенья заедают, а задняя звезда изношена, замена одной передней звезды не восстановит нормальное зацепление. Такие детали обычно меняют согласованным комплектом, одновременно осматривая направляющие и защиту цепи. Неверная посадка, несовпадение типоразмера или чрезмерное натяжение ускоряют износ зубьев, цепи и опор выходного вала.
