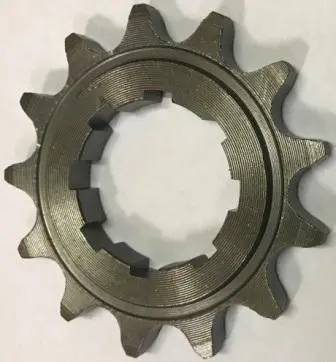

Звезда передняя ИЖ 520-13T VDK

Передняя звезда ИЖ 520-13T VDK передаёт вращение от выходного вала коробки передач на цепь привода заднего колеса. Обозначение 13T означает 13 зубьев, а 520 — типоразмер цепи с шагом 15,875 мм. При подборе нужны оба параметра: число зубьев влияет на передаточное отношение, а соответствие типоразмера обеспечивает правильное зацепление цепи со звездой.

Конструкция и работа

Звезда имеет наружный зубчатый венец и центральное отверстие с внутренними шлицами. Через шлицевое соединение она получает вращение от вала, а зубья последовательно входят в промежутки между роликами цепи. Посадка на вал и положение венца относительно задней звезды определяют, насколько ровно идёт цепь. Даже при одинаковом числе зубьев детали с другим профилем отверстия или смещением венца нельзя считать взаимозаменяемыми.

Когда нужна замена

О состоянии звезды говорят форма зубьев и состояние посадочного отверстия. Заострённые вершины, заметно вытянутые в одну сторону зубья, сколы и неравномерная выработка — причины заменить деталь. Рывки при движении, посторонний шум и неравномерное натяжение цепи также требуют проверки привода: эти признаки могут быть связаны не только со звездой. Износ ускоряют недостаточная смазка цепи, грязь, чрезмерное натяжение и перекос колеса.

Вместе с передней звездой осматривают цепь и заднюю звезду. Изношенная цепь неправильно ложится на новый венец и быстро вырабатывает его зубья. Если износ затронул весь привод, цепь и обе звезды меняют согласованно. Также проверяют шлицы вала и детали фиксации: новая звезда не устранит люфт, вызванный повреждением самого вала.

Что сверить при подборе

Сравните снятую деталь с новой по числу и профилю внутренних шлицев, посадочным размерам, толщине и расположению опорных поверхностей. Проверьте способ фиксации и положение зубчатого венца относительно посадки. Цепь должна соответствовать типоразмеру 520: одного совпадения шага недостаточно, поскольку цепи с одинаковым шагом могут отличаться по ширине. Ориентироваться только на наружный диаметр звезды тоже нельзя.

Если прежняя звезда имела другое число зубьев, установка 13T изменит передаточное отношение. При неизменной задней звезде меньшее число передних зубьев повышает тяговое усилие на колесе и обороты двигателя при той же скорости, большее — действует в обратную сторону. Такая замена также влияет на требуемую регулировку цепи, поэтому проверьте запас хода натяжителей и зазоры в зоне привода.

Особенности установки

Работу выполняют при заглушённом двигателе, надёжно установив мотоцикл. После снятия защитной крышки ослабляют цепь и освобождают крепление звезды по порядку, предусмотренному конструкцией. Посадку очищают и осматривают, затем устанавливают новую деталь в нужной ориентации без забивания на вал. Крепёж затягивают с моментом, указанным для мотоцикла, и восстанавливают предусмотренную фиксацию.

После сборки проверяют соосность звёзд и регулируют свободный ход цепи по требованиям мотоцикла. Заднее колесо проворачивают вручную, контролируя натяжение в нескольких положениях и отсутствие заеданий. Перекос, неверная посадка или чрезмерное натяжение ускоряют износ цепи, зубьев и опор вала; такие отклонения устраняют до эксплуатации.
