Крышка генератора левая 4T CG300 AMG-2

Левая крышка генератора 4T CG300 AMG-2

Боковая крышка предназначена для ремонта четырехтактного мотоциклетного двигателя семейства CG300. Она устанавливается с левой стороны двигателя и закрывает область размещения генератора. Деталь пригодится при восстановлении мотора после повреждения штатного корпуса, износа резьбовых участков, деформации привалочной плоскости или появления трещин, из-за которых невозможно получить надежное соединение с картером.

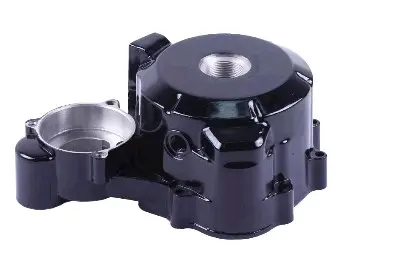

Крышка выполнена как единая фасонная корпусная деталь с черным наружным покрытием. Ее конструкция включает основную круглую часть, расположенные по периметру крепежные точки, центральное резьбовое отверстие и отдельную круглую полость сбоку. Такая геометрия рассчитана на определенное расположение компонентов двигателя, поэтому одного совпадения обозначения CG300 недостаточно: перед заказом необходимо сопоставить форму корпуса со снятой крышкой.

Что проверить при подборе

• Тип двигателя: деталь рассчитана на четырехтактное исполнение CG300. Крышки для других семейств двигателей могут отличаться даже при похожем внешнем контуре.
• Сторона установки: это левая крышка генератора, а не правая крышка сцепления или декоративная накладка.
• Исполнение: в названии позиции указано AMG-2. Его следует учитывать вместе с конфигурацией конкретного двигателя, поскольку для CG300 встречаются крышки разных вариантов.
• Контур и крепления: сравните общую форму, количество и расположение проушин, отверстий под болты, выступов и приливов. Все точки должны совпадать без подгонки.
• Функциональные отверстия: сопоставьте положение и диаметр круглых полостей, центрального резьбового отверстия и других технологических участков.
• Сопрягаемая поверхность: проверьте контур посадки и каналы на стороне картера. Несовпадение формы не удастся исправить более толстым уплотнением.

Когда крышку стоит заменить

Замена требуется при трещинах после удара или падения мотоцикла, сколах крепежных проушин, сорванной резьбе, глубоком повреждении посадочной плоскости либо заметной деформации корпуса. Поводом для проверки также служат следы масла по стыку, если новое уплотнение и правильная затяжка не устранили проблему. Перед решением о замене нужно убедиться, что причина не связана только с прокладкой, крепежом или заглушкой.

Если старая крышка была повреждена ударом, одновременно осматривают генератор, проводку, резьбы в картере и соседние детали. Новый корпус не устранит перекос или повреждение компонентов, расположенных внутри. Проверка до сборки помогает избежать повторного демонтажа и случайного контакта вращающихся частей с крышкой.

Рекомендации по установке

Работы выполняют на остывшем и надежно установленном мотоцикле в соответствии с сервисной инструкцией для конкретной модификации CG300. После демонтажа старой детали привалочные поверхности очищают от остатков прокладки и загрязнений, не повреждая плоскость картера. Уплотнение, заглушки и крепеж следует проверить отдельно: их наличие в составе этой позиции не подтверждено.

Крышку сначала устанавливают без усилия, контролируя совпадение направляющих, отверстий и внутренних зазоров. Болты наживляют вручную и затягивают равномерно в последовательности, предусмотренной изготовителем двигателя. Точный момент затяжки выбирают по сервисным данным конкретного мотоцикла. Чрезмерное усилие способно повредить резьбу или деформировать корпус, а избыток герметика может попасть внутрь двигателя.

После сборки проверяют свободное расположение проводки, отсутствие постороннего контакта и плотность стыка. При первом запуске контролируют возможные следы масла, необычный шум и состояние крепежа. Эта крышка подходит для ремонта CG300 4T только при полном совпадении исполнения, посадочного контура и всех монтажных точек со штатной деталью.
