Комплект вилок переключения передач 4T CB300 ZS174MN-5 AMG

Комплект вилок переключения передач 4T CB300 ZS174MN-5 AMG

Комплект предназначен для ремонта механизма выбора передач в коробке двигателя CB300 с обозначением ZS174MN-5. Вилки взаимодействуют с механизмом переключения и перемещают детали КПП в положения, соответствующие выбранной передаче. От их геометрии, положения на направляющих и правильной установки зависит четкость включения скоростей после сборки двигателя.

Назначение и исполнение

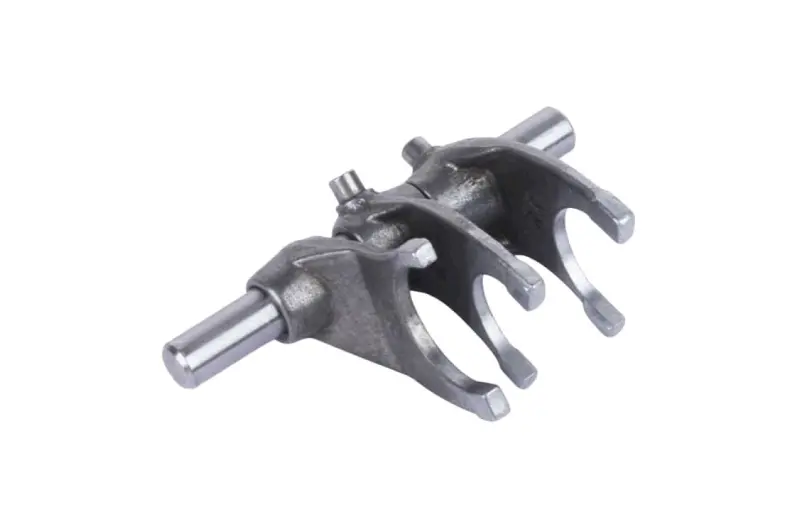

В позиции представлены вилки переключения передач в сборе. Конструкция объединяет три вилки, расположенные на направляющих; такое исполнение удобно при комплексном ремонте механизма выбора передач, когда требуется заменить не одну отдельную деталь, а комплект, работающий совместно. Изделие рассчитано на применение в четырехтактном двигателе CB300 ZS174MN-5. Обозначение двигателя необходимо воспринимать как основной критерий совместимости, поскольку внешне похожие вилки для других версий моторов могут различаться расположением пазов, формой захватов и посадочными параметрами.

Во время переключения каждая вилка должна свободно перемещаться по своей направляющей и занимать заданное положение без перекоса. Ее рабочие окончания входят в соответствующие проточки деталей коробки и передают им движение механизма выбора. Поэтому даже небольшое отличие формы или взаимного расположения способно повлиять на сборку и работу КПП. Перед заказом сравните комплект со снятыми деталями и уточните полное обозначение двигателя на мототехнике.

Что проверить при подборе

• Модель двигателя: комплект заявлен для CB300 с обозначением ZS174MN-5.
• Тип детали: это собранный комплект вилок механизма переключения, а не копирный барабан, шестерни или наружный рычаг.
• Количество вилок: конструкция включает три вилки; этот признак следует сопоставить со штатной конфигурацией ремонтируемой коробки.
• Форма захватов: сравните изгиб, ширину и направление каждой вилки со снятым комплектом.
• Расположение направляющих: должны совпадать схема установки, длина посадочных участков и взаимное положение деталей.
• Версия двигателя: не подбирайте комплект только по обозначению класса CB300, если полный индекс мотора отличается от ZS174MN-5.

Когда проверяют вилки КПП

Осмотр механизма требуется при затрудненном выборе отдельных передач, неполном включении, самопроизвольном выходе из зацепления, повторяющихся ложных нейтралях или неравномерном ходе переключателя. Такие признаки не указывают исключительно на вилки: одновременно проверяют копирный барабан, направляющие, фиксаторы, шестерни, валы и состояние привода переключения. Замена комплекта оправдана после разборки и подтверждения износа, деформации, повреждения рабочих окончаний либо недопустимого люфта.

Установка и контроль после ремонта

Монтаж выполняют при разобранной коробке передач. Перед установкой очищают картер и сопрягаемые детали, проверяют направляющие, пазы барабана и проточки деталей КПП. Все три вилки необходимо разместить в предусмотренных положениях, без перестановки местами и без принудительного изгиба. После сборки механизма вручную последовательно включают все положения и убеждаются, что перемещение происходит свободно, детали полностью входят в зацепление, а вилка не зажимается между соседними компонентами.

Работа требует точного соблюдения схемы двигателя и контроля осевых зазоров коробки. Если причина неисправности не установлена или отсутствует опыт разборки мотоциклетного двигателя, установку стоит поручить специалисту. Правильный подбор по индексу ZS174MN-5 и предварительное сравнение со снятым комплектом помогают избежать повторной разборки и вернуть механизму выбора передач штатную работу.
