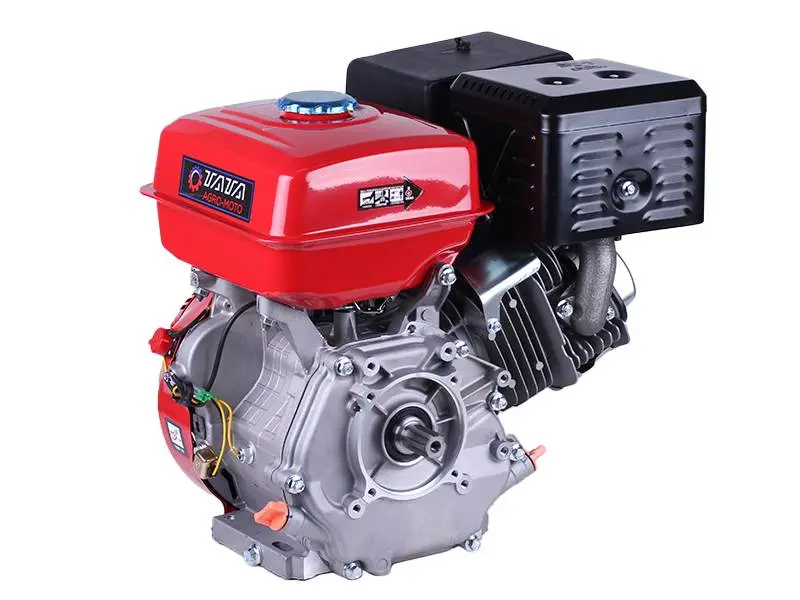

Двигатель бензиновый 190F для мотоблока, 15 л.с., шлицевой вал Ø25 мм

Бензиновый двигатель 190F со шлицевым валом Ø25 мм

Одноцилиндровый четырехтактный двигатель мощностью 15 л.с. предназначен прежде всего для мотоблоков, трансмиссия которых рассчитана на горизонтальный шлицевой вал диаметром 25 мм. Модель подходит для замены изношенного мотора или сборки техники, где требуется соединение с редуктором либо коробкой передач через шлицы. Рабочий объем 420 см³ и максимальный крутящий момент 25 Н·м позволяют использовать двигатель как силовую основу сельскохозяйственного оборудования соответствующей конструкции.

Что учитывать при подборе

Обозначение 190F не определяет совместимость само по себе: двигатели этой серии выпускаются с разными типами выходного вала и вариантами запуска. У этой модификации установлен именно шлицевой вал, а запуск выполняется ручным стартером. Перед установкой необходимо сопоставить параметры старого двигателя, ответной части трансмиссии, монтажной площадки и доступного пространства. Такой подход помогает выбрать мотор без переделки редуктора и ошибочной покупки версии под шпонку.

Конструкция и практическая польза

• Шлицевой вал Ø25 мм передает вращение непосредственно на совместимую ответную часть редуктора или коробки передач; наружный размер по плоскостям шлицев составляет 25 мм, внутренний — 20 мм.
• Горизонтальное расположение вала соответствует распространенной компоновке бензиновых мотоблоков и другой малой механизации с боковым подключением трансмиссии.
• Воздушное охлаждение отводит тепло без радиатора, насоса и охлаждающей жидкости, поэтому конструкция остается удобной для сезонного обслуживания.
• Ручной стартер и зажигание от магнето позволяют запускать мотор без отдельной стартерной аккумуляторной системы.
• Сухой воздушный фильтр задерживает загрязнения во входящем потоке; доступ к нему нужен для регулярного осмотра и очистки в условиях пыльной работы.
• Смазка разбрызгиванием рассчитана на штатную эксплуатацию двигателя при правильном уровне масла и устойчивом положении техники.

Основные параметры

• модель двигателя — 190F;
• тип — бензиновый, одноцилиндровый, четырехтактный;
• мощность — 15 л.с. при 3600 об/мин;
• рабочий объем — 420 см³;
• объем топливного бака — 6 л, объем масла — 1,1 л;
• длина выходного вала — 73 мм, длина шлицевой части — 30 мм;
• межцентровое расстояние отверстий крепления двигателя — 85×110 мм;
• межцентровое расстояние ближайших к валу отверстий крепления КПП — 90 мм;
• масса двигателя — 30 кг.

Установка и обслуживание

До монтажа сравните диаметр и профиль шлицев, длину выступающей части вала, положение крепежных отверстий и направление вращения. Для этой модели указано правое вращение по часовой стрелке при наблюдении со стороны ручного стартера. Ответная муфта должна входить без ударной посадки, перекоса и принудительной доработки шлицев. Двигатель закрепляют на жесткой ровной площадке, после чего проверяют соосность соединения и свободное перемещение органов управления.

Перед первым запуском картер заполняют подходящим моторным маслом до предусмотренного уровня: новый двигатель нельзя запускать с пустым картером. В дальнейшей эксплуатации контролируют уровень и состояние масла, чистоту воздушного фильтра, надежность креплений, топливные соединения и отсутствие посторонних вибраций. Свободный приток воздуха к кожуху охлаждения особенно важен при продолжительной работе под нагрузкой.

Модель выбирают для мотоблока с подходящей шлицевой трансмиссией, когда старый двигатель потерял компрессию, расходует масло, нестабильно запускается либо его восстановление стало нецелесообразным. Точная сверка присоединительных параметров позволяет использовать возможности 190F без изменения штатной компоновки техники.
