Бензиновый двигатель Zongshen XP225A с вертикальным валом 22 мм

Бензиновый двигатель Zongshen XP225A с вертикальным валом

Zongshen XP225A — одноцилиндровый четырехтактный двигатель общего назначения для техники с нижним расположением приводного механизма. Вертикальный выходной вал направлен вниз и передает вращение непосредственно установленной под мотором детали. Модель используют на газонокосилках, мотокультиваторах, бурильных установках и другом оборудовании, конструкция которого рассчитана на такую компоновку. Возможность установки на конкретную машину определяется не назначением техники, а полным совпадением присоединительных параметров.

Рабочий объем двигателя составляет 224 см³. Газораспределительный механизм выполнен по схеме OHV, запуск осуществляется ручным стартером, охлаждение — воздушное. Номинальная мощность XP225A составляет 4,2 кВт, или 6 л. с., при 3600 об/мин, максимальная — 7,5 л. с. Максимальный крутящий момент достигает 11,5 Н·м при 3000 об/мин. Различие между номинальным и максимальным показателями объясняет, почему в названиях этой модели встречаются значения 6 и 7,5 л. с.

Конструкция и основные параметры

• Вертикальный вал: обеспечивает подключение привода, расположенного под двигателем.
• Шпоночное соединение: фиксирует сопряженную деталь относительно вала и передает ей вращающий момент.
• Посадочный размер: диаметр вала XP225A составляет 22,2 мм и часто указывается в кратком названии как 22 мм; длина стандартного исполнения — 62 мм.
• Ручной запуск: позволяет запускать мотор без стартерной аккумуляторной системы.
• Заправочные объемы: топливный бак рассчитан на 1,4 л, картер двигателя — на 0,6 л масла.

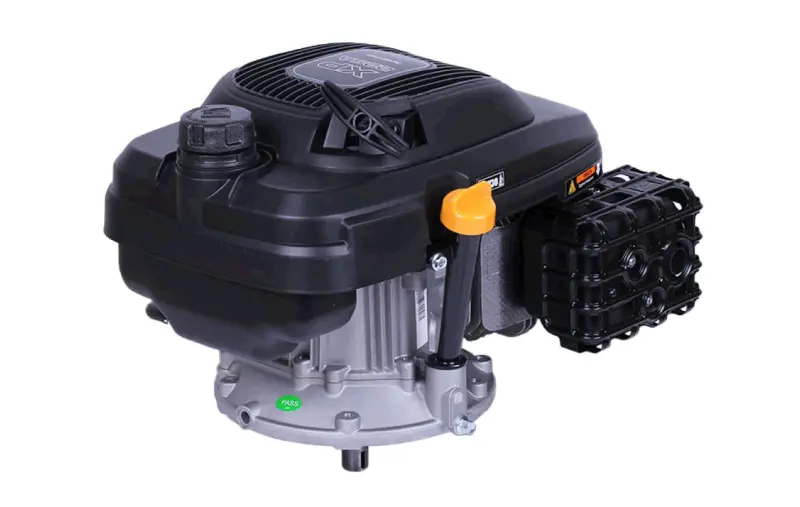

Верхняя часть двигателя закрыта черным защитным кожухом. Компоновка включает встроенный топливный бак с верхней заливной горловиной, ручной стартер, боковой корпус воздушного фильтра и доступную маслозаливную горловину. Крепежное основание находится в нижней части корпуса. После монтажа вокруг этих компонентов должно оставаться достаточно места для запуска, заправки и планового обслуживания.

Как проверить совместимость

Перед заменой двигателя необходимо сравнить XP225A со снятым мотором и посадочным местом техники. Сначала проверяют ориентацию вала: эта модель подходит только для оборудования с вертикальным отбором мощности. Затем измеряют диаметр и рабочую длину вала, размер и положение шпоночного паза, расстояние от торца вала до монтажной плоскости. Даже небольшое расхождение способно изменить положение шкива, муфты, ножа или другой приводной детали.

• сопоставьте расположение и диаметр отверстий на крепежном основании;
• проверьте высоту выхода вала относительно площадки двигателя;
• убедитесь, что приводная деталь рассчитана на вал 22,2 мм под шпонку;
• сравните направление вращения и способ фиксации сопряженной детали;
• оцените свободное пространство для бака, стартера, фильтра и органов управления.

При подборе для мотоблока или другой машины одного совпадения модели и диаметра недостаточно. Разные модификации двигателей с вертикальным валом могут отличаться геометрией цапфы, шпоночными пазами, маховиком и оснащением. По этой причине размеры старого мотора и привода следует снять до демонтажа либо сохранить двигатель для непосредственного сравнения.

Установка и ввод в работу

Двигатель устанавливают на ровную штатную площадку без перекоса. До окончательной затяжки крепежа проверяют соосность вала и приводной детали, свободную посадку шпонки и отсутствие контакта вращающихся частей с корпусом или рамой. Шкив, муфта либо нож должны устанавливаться без ударной посадки и принудительного смещения двигателя. После фиксации повторно контролируют крепеж и свободное перемещение привода.

Перед первым запуском двигатель заправляют подходящими эксплуатационными жидкостями и подготавливают в соответствии с руководством XP225A и инструкцией самой машины. Марку масла, вид бензина, интервалы обслуживания воздушного фильтра и порядок запуска выбирают по документации производителя. Точная проверка посадочных размеров до монтажа позволяет использовать штатную схему привода и избежать переделки рамы или креплений.
