Датчик скорости 4T CB250 AMG

Датчик скорости 4T CB250 AMG

Датчик предназначен для мототехники с четырехтактным двигателем и обозначением CB250. Он передает сигнал о скорости в систему индикации мотоцикла, позволяя приборной панели отображать данные во время движения. Деталь подходит для ремонта штатного подключения, если прежний датчик перестал формировать стабильный сигнал либо его проводка, корпус или разъем получили повреждения.

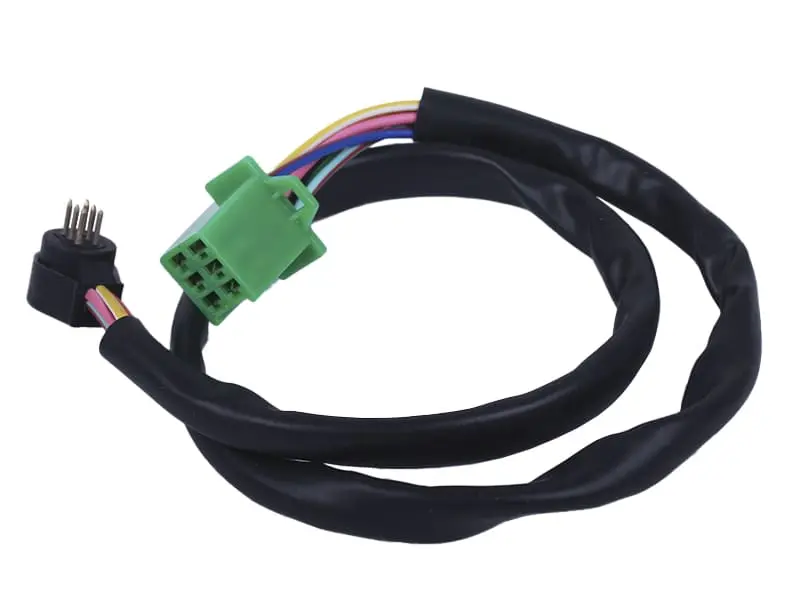

Конструкция включает датчик, проводной жгут в общей черной защитной оболочке и штекерный разъем зеленого цвета. Несколько проводников объединены в один готовый вывод, поэтому деталь устанавливается вместо соответствующего штатного компонента без самостоятельной сборки проводки. Перед заказом необходимо убедиться, что исполнение разъема и контактной части совпадает с установленной на мотоцикле деталью.

Когда требуется проверка датчика

Диагностика этого компонента уместна, если показания скорости отсутствуют, появляются с перебоями или изменяются неправильно. Такие признаки не всегда означают неисправность самого датчика: аналогичное поведение может быть связано с загрязненными контактами, поврежденным жгутом, плохим соединением штекеров либо неисправностью приборной панели. Последовательная проверка помогает заменить именно проблемную деталь и не разбирать исправные компоненты.

Как подобрать подходящее исполнение

Обозначение CB250 используется для разных двигателей и модификаций мототехники, поэтому одного совпадения рабочего объема недостаточно. Для точного подбора сопоставьте старую деталь и новое изделие по следующим признакам:

• Тип двигателя: датчик заявлен для четырехтактного исполнения 4T CB250.
• Назначение: деталь должна использоваться именно как датчик скорости, а не как отдельный датчик положения передачи.
• Разъем: сравните форму корпуса штекера, расположение фиксатора, число контактных мест и фактически подключенных проводов.
• Контактная часть: проверьте форму корпуса датчика, взаимное положение контактов и ориентацию относительно места установки.
• Проводной жгут: сопоставьте длину, направление выхода проводов и маршрут штатной прокладки без натяжения.

Наиболее надежный способ выбора — сравнить демонтированный компонент с новым по всем перечисленным признакам. Если на мотоцикле менялись двигатель, приборная панель или проводка, дополнительно проверьте схему подключения именно установленной модификации. Цвет штекера сам по себе не подтверждает совместимость.

Установка и контроль работы

Монтаж выполняют при выключенном зажигании в штатном месте, связанном с трансмиссией. Контактную поверхность и ответный штекер очищают от загрязнений, после чего датчик устанавливают в правильной ориентации, а разъем соединяют до срабатывания фиксатора. Жгут прокладывают по прежнему маршруту, не допуская натяжения, резких перегибов и контакта с подвижными либо сильно нагревающимися деталями.

• До разборки полезно отметить положение старого датчика и маршрут проводов.
• Нельзя тянуть за отдельные проводники при разъединении штекера: усилие прикладывают к корпусу разъема.
• После монтажа проверяют надежность фиксации жгута и отсутствие пережатых участков.
• Работу контролируют по устойчивому отображению скорости во всех доступных режимах проверки.

Датчик скорости 4T CB250 AMG подходит для планового восстановления штатной индикации и ремонта после повреждения проводки или контактной части. Тщательное сравнение с прежней деталью до установки позволяет учесть различия между версиями CB250 и избежать переделки заводского подключения.
