Реле-регулятор зарядки CG200/ZUBR, 5 проводов (3+2), AMG

Реле-регулятор зарядки CG200/ZUBR, 5 проводов (3+2), AMG

Модуль предназначен для обслуживания системы зарядки мототехники семейства CG200/ZUBR. Исполнение имеет пять проводов, распределенных между двумя разъемами по схеме 3+2. Такая конфигурация относится к ключевым параметрам подбора: количество проводов, их разделение по колодкам и расположение контактов должны совпадать с проводкой конкретной модификации мотоцикла.

Назначение реле-регулятора

Во время работы двигателя генератор вырабатывает переменный ток. Реле-регулятор выпрямляет его в постоянный ток, необходимый для зарядки аккумулятора, и поддерживает напряжение в предусмотренном системой диапазоне. Модуль работает между генератором, аккумулятором и бортовыми потребителями, поэтому его состояние непосредственно влияет на нормальное пополнение заряда АКБ.

Поводом проверить систему могут быть отсутствие прироста напряжения на аккумуляторе после запуска двигателя либо чрезмерно высокое напряжение. Эти признаки не указывают только на одну возможную неисправность. До замены реле-регулятора следует проверить состояние аккумулятора, выход генератора, разъемы, массу и проводку. Сам полупроводниковый модуль обычно не разбирают для ремонта: после подтверждения неисправности его заменяют в сборе.

Что учитывать при подборе

Для CG200/ZUBR встречаются реле-регуляторы с разным количеством проводов и контактов. Поэтому одного обозначения модели недостаточно. Перед покупкой сопоставьте новую деталь со снятым модулем и схемой именно вашей техники.

• Количество проводов: у этой версии их пять.
• Конфигурация подключения: провода разделены на две колодки — три контакта в одной и два в другой.
• Разъемы: должны совпадать форма корпусов, направляющие, фиксаторы и расположение контактов.
• Подключение: назначение каждого контакта сверяют по штатной схеме; одинаковый цвет провода сам по себе не подтверждает одинаковую распиновку.
• Установка: сравнивают форму корпуса, точки крепления, доступное место и длину выводов со старой деталью.

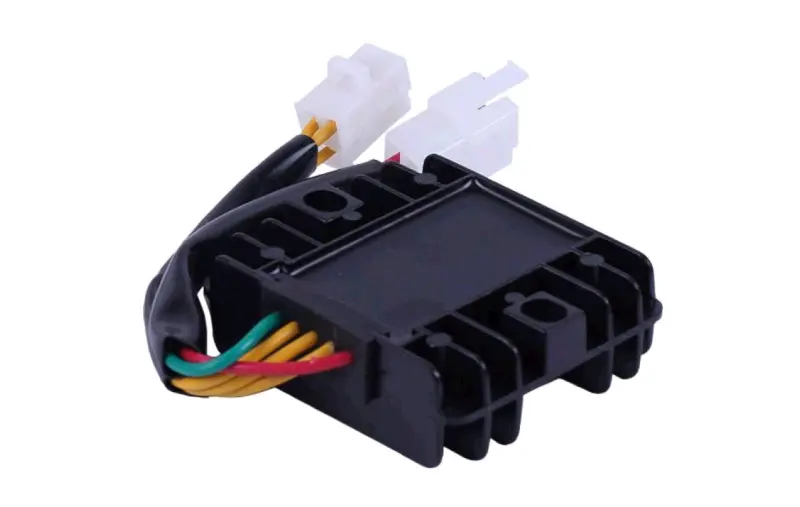

Корпус выполнен в черном цвете и имеет наружные ребра. Провода выведены к двум белым разъемным колодкам. При сравнении важны не только общий внешний вид и число проводов, но и порядок контактов внутри каждой колодки. Подключение неподходящей версии может привести к неправильной работе системы, поэтому переделывать разъемы без проверенной схемы не следует.

Установка и проверка

Реле-регулятор устанавливают на штатное место с надежным креплением корпуса. Провода прокладывают без натяжения, перегибов и соприкосновения с подвижными либо сильно нагревающимися деталями. Разъемы соединяют полностью, а контакты предварительно осматривают на предмет окисления, ослабления или следов перегрева. Поврежденная колодка способна создавать сопротивление и нарушать зарядку даже при исправном модуле.

После монтажа проверяют состояние аккумулятора и напряжение зарядки в режимах, предусмотренных сервисными данными конкретной модели. Универсальное контрольное значение без учета схемы и модификации использовать не стоит. Если параметры остаются неправильными, диагностику продолжают по генератору, массе и соединительным проводам, а не ограничиваются повторной заменой регулятора.

Эта версия подходит для ремонта CG200/ZUBR только при совпадении пяти проводов, схемы 3+2, разъемов, распиновки и крепления. Точная проверка этих признаков до установки помогает выбрать нужное исполнение среди внешне близких регуляторов.
