Крыльчатка охлаждения ЦПГ мотоблока 177F/188F (9/13 Hp) AMG

Крыльчатка охлаждения двигателя 177F/188F AMG

Крыльчатка предназначена для системы принудительного воздушного охлаждения одноцилиндровых четырехтактных бензиновых двигателей 177F и 188F, применяемых на мотоблоках. В товарном обозначении этим моделям соответствуют классы мощности 9 и 13 Hp. Деталь формирует поток воздуха, который кожух направляет к нагревающимся поверхностям двигателя. Исправная крыльчатка особенно важна при продолжительной обработке почвы и другой работе под нагрузкой, когда естественного движения воздуха недостаточно для нормального отвода тепла.

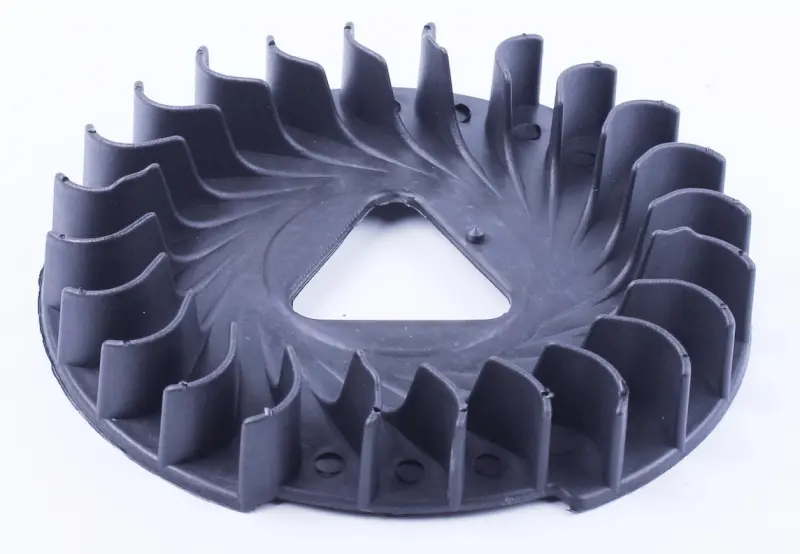

Конструкция представляет собой круглый лопастной диск с множеством изогнутых радиальных лопаток. В центральной части расположено треугольное посадочное окно, а на плоскости предусмотрены крепежные отверстия. Такая форма позволяет крыльчатке создавать направленный поток при вращении маховика. В деталировке двигателей этого семейства она относится к группе маховика и устанавливается рядом с пусковой чашкой. Поэтому при подборе учитывают не только обозначение двигателя, но и форму центра, расположение отверстий, наружный профиль и высоту лопаток.

Когда требуется замена

Проверка крыльчатки нужна при перегреве двигателя, появлении шума или следов касания под кожухом, а также после ремонта стартера либо маховика. Основанием для замены служат сломанные и деформированные лопатки, трещины возле центрального окна, поврежденные крепежные точки или ослабленная посадка. Незакрепленная крыльчатка теряет способность полноценно создавать воздушный поток. Деталь с нарушенной геометрией также может задевать кожух, поэтому ее не выравнивают нагревом и не устанавливают при наличии заметных повреждений.

Что сверить перед выбором

• Модель двигателя: изделие рассчитано на обозначения 177F и 188F; название мотоблока само по себе не заменяет проверку двигателя.
• Класс мощности: товарная позиция относится к вариантам 9/13 Hp, однако окончательный подбор выполняют по модели и конструкции установленной детали.
• Центральная посадка: необходимо сопоставить треугольное окно, его ориентацию и прилегающую поверхность со снятой крыльчаткой.
• Крепление: должны совпасть количество, положение и взаимное расстояние крепежных точек.
• Габаритный профиль: сравнивают наружный диаметр, общую высоту и форму лопаток, чтобы после сборки сохранялся свободный зазор до кожуха.
• Соседние детали: проверяют конфигурацию маховика, пусковой чашки и кожуха, поскольку у разных модификаций двигателя компоновка может отличаться.

Обозначения 177F и 188F являются основным ориентиром, но выбирать крыльчатку только по указанной мощности не следует. На двигателях одного класса встречаются различные исполнения пускового механизма и маховика. Самый надежный способ подбора — одновременно проверить модель двигателя и сопоставить геометрию новой детали с демонтированной: центральное окно, крепежные места, контур диска и высоту лопаток.

Рекомендации по установке

Доступ к крыльчатке получают со стороны ручного стартера и маховика. После снятия кожуха следует очистить посадочную зону и осмотреть сопряженные детали: на них не должно быть обломков старых лопаток, загрязнений или крепежа, способного мешать вращению. Крыльчатку размещают без перекоса и фиксируют способом, предусмотренным конструкцией конкретного двигателя. Усилие затяжки выбирают по руководству к мотору, поскольку универсальное значение для всех модификаций 177F/188F применять нельзя.

Перед окончательной сборкой проверяют, что лопатки нигде не касаются кожуха, а пусковая чашка установлена в правильном положении. После монтажа ручной стартер должен работать плавно, без скрежета и заедания. Правильно подобранная крыльчатка восстанавливает штатный принудительный обдув двигателя и подходит для ремонта мотоблока при повреждении или ослаблении ранее установленной детали.
