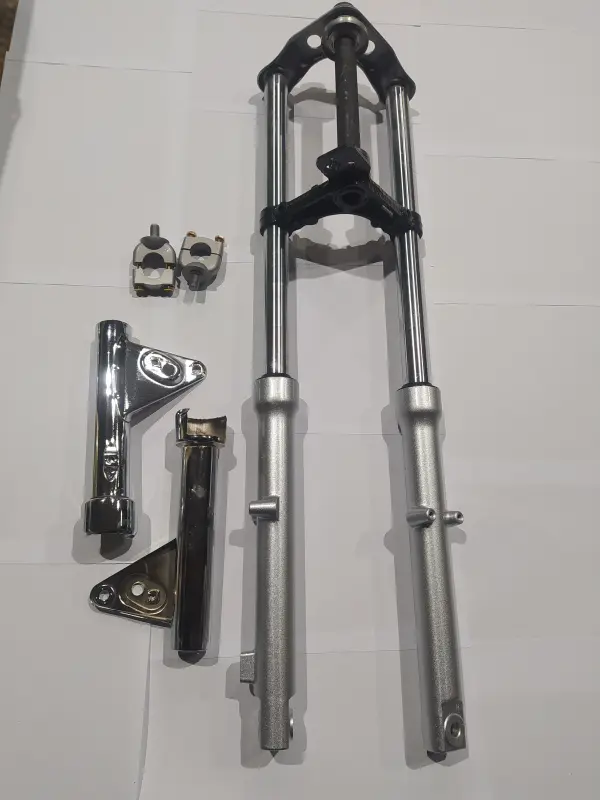

Передняя гидравлическая вилка KOMATCU для Delta, Ø27 мм, внутренняя пружина

Передняя гидравлическая вилка KOMATCU для мопеда Delta, Ø27 мм

Вилка предназначена для восстановления передней подвески и рулевой части мопеда, когда штатная деталь повреждена, деформирована или перестала нормально отрабатывать неровности. Она удерживает переднее колесо в заданном положении относительно рамы, участвует в повороте руля и принимает толчки, которые возникают при движении по стыкам, выбоинам и неровному покрытию. Гидравлическая схема с внутренней пружиной сочетает упругую поддержку и гашение лишних колебаний, поэтому после исправной установки передняя часть не должна бесконтрольно раскачиваться после каждого сжатия.

Основное назначение этой версии — мопеды семейства Delta. Для товара подтверждена применяемость к Viper Delta; в перечне совместимых модификаций также указаны Musstang MT50Q-1, MT110Q-1 и MT125Q-1, Spark SP125C-1CF и SP125C-1CFN. Одинаковое коммерческое название техники еще не означает полной взаимозаменяемости деталей: перед покупкой нужно сопоставить конструкцию именно со своей вилкой и рамой.

Конструкция и работа

Вилка построена на двух телескопических перьях, соединенных верхней и нижней траверсами с рулевым штоком. Заявленный диаметр перьев составляет 27 мм, а пружина размещена внутри. При наезде на неровность перья перемещаются относительно нижних корпусов, пружина воспринимает нагрузку, а гидравлическая часть сдерживает резкое сжатие и обратное раскачивание. Такая компоновка одновременно направляет колесо, обеспечивает ход подвески и сохраняет связь с рулевым управлением.

• Гидравлическое демпфирование уменьшает повторные колебания передней части после прохождения неровности и делает реакцию подвески более собранной.
• Внутреннее расположение пружины оставляет снаружи ровные стойки без открытой витой пружины, что упрощает размещение соседних деталей.
• Диаметр 27 мм позволяет сразу отделить эту модификацию от распространенных вилок Delta на 25 мм, которые не следует считать прямой заменой.
• Связанные траверсами два пера формируют единую геометрию рулевой части и обеспечивают совместное перемещение стоек.

Как проверить совместимость

Сначала измерьте диаметр перьев снятой вилки: для этой модели нужен размер 27 мм. Затем сравните общую длину, длину и диаметр рулевого штока, места под подшипники рулевой колонки, расстояние между перьями и положение ограничителей поворота. Отдельно проверьте нижние крепления: тип и положение оси переднего колеса, привод спидометра, тормозной механизм, крыло и предусмотренные на мопеде кронштейны. Несовпадение одного из этих пунктов может потребовать другой модификации даже при названии Delta.

• диаметр и длина обоих перьев;
• размеры рулевого штока и посадок под подшипники;
• межосевое расстояние стоек;
• крепление оси колеса и тормозного механизма;
• расположение упоров руля, крыла, фары и приборов.

Замена и установка

Поводом для замены служат погнутые или поврежденные стойки, устойчивый люфт, заедание при ходе, следы утечки, стук и нарушение положения переднего колеса относительно руля. До монтажа проверьте состояние подшипников рулевой колонки, оси, втулок колеса и крепежа: изношенные сопряженные детали не позволят новой вилке работать корректно. Сборку выполняют без перекоса, с параллельным положением перьев и затяжкой резьбовых соединений в последовательности, указанной для конкретного мопеда.

После установки руль должен свободно поворачиваться от упора до упора без закусывания, а колесо — стоять по центру и вращаться без контакта с неподвижными деталями. Также проверяют работу тормоза, положение крыла, прокладку тросов и проводов, отсутствие подтеков и посторонних звуков при нескольких плавных сжатиях подвески. Такая проверка помогает убедиться, что вилка Ø27 мм правильно согласована с рамой, колесом и навесными деталями конкретной Delta.
