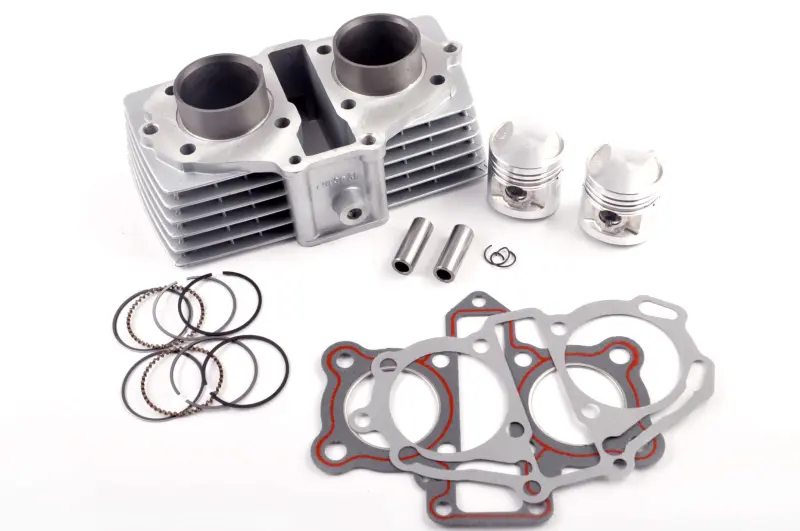

ЦПГ 4T CB125T TWIN Ø44 мм, палец 13×34 мм, h 83 мм JIN

ЦПГ 4T CB125T TWIN Ø44 мм JIN

Цилиндро-поршневая группа предназначена для ремонта четырехтактного двухцилиндрового двигателя CB125T. Диаметр цилиндров 44 мм соответствует штатному размеру для этой модели, поэтому комплект ориентирован на восстановление стандартной конфигурации, а не на увеличение рабочего объема. Парный цилиндровый блок рассчитан на два поршня и учитывает компоновку мотора TWIN. Основные размеры для подбора: поршневой палец 13×34 мм и высота цилиндрового блока 83 мм.

ЦПГ образует часть двигателя, в которой поршни совершают возвратно-поступательное движение. Кольца уплотняют пространство над поршнями, помогают поддерживать компрессию и регулируют масляную пленку на стенках цилиндров. Пальцы соединяют поршни с шатунами, а цилиндровый блок направляет их движение. Наружные ребра блока увеличивают площадь теплообмена и соответствуют воздушному охлаждению двигателя CB125T. Исправное состояние этих деталей влияет на компрессию, расход масла, стабильность запуска и равномерность работы обоих цилиндров.

Состав и основные параметры

• Назначение: ремонт цилиндро-поршневой части двигателя CB125T.
• Тип двигателя: четырехтактный, двухцилиндровый TWIN.
• Диаметр цилиндров: 44,0 мм — штатный размер CB125T.
• Размер поршневого пальца: 13×34 мм.
• Высота цилиндрового блока: 83 мм.
• Конструкция набора: парный цилиндровый блок, два поршня, поршневые кольца, пальцы, стопорные кольца и прокладки.
• Марка: JIN.

Когда требуется замена ЦПГ

К установке нового комплекта обычно переходят после дефектовки двигателя, если обнаружены износ или повреждения зеркала цилиндров, задиры на поршнях, потеря упругости колец либо недопустимые зазоры. Поводом для проверки могут быть снижение компрессии, затрудненный запуск, повышенный расход масла, дымность или заметная разница в работе цилиндров. Эти признаки не определяют неисправность самостоятельно: перед ремонтом следует проверить состояние головки цилиндров, клапанного механизма, шатунов и сопряженных деталей.

Как проверить совместимость

Обозначение CB125T необходимо сверять вместе с геометрией снятого комплекта. При выборе сравните диаметр обеих гильз, двухцилиндровую компоновку, размер пальцев 13×34 мм, высоту блока 83 мм, расположение крепежных отверстий, каналов и контуры прокладок. Проверьте также форму днищ поршней и сопряжение блока с картером и головкой. Такое сравнение особенно важно для техники разных лет выпуска и двигателей, собранных с использованием деталей нескольких модификаций.

Установка и подготовка к работе

Монтаж ЦПГ выполняют на чистых сопрягаемых поверхностях после проверки плоскостей картера и головки. Перед сборкой измеряют цилиндры, поршни и зазоры колец по требованиям ремонтной документации конкретного двигателя. Кольца устанавливают в правильные канавки и ориентируют их замки согласно схеме сборки, пальцы фиксируют стопорными кольцами, а прокладки размещают без перекрытия каналов. Резьбовой крепеж затягивают в установленной последовательности и с моментом, предусмотренным для конкретной версии мотора.

После сборки коленчатый вал следует осторожно провернуть вручную, чтобы убедиться в свободном ходе обоих поршней и отсутствии механического контакта. Перед первым запуском проверяют систему смазки, фазы газораспределения и регулировку клапанов. Комплект подходит для планового восстановления стандартной цилиндро-поршневой части CB125T при точном совпадении всех установочных размеров.
