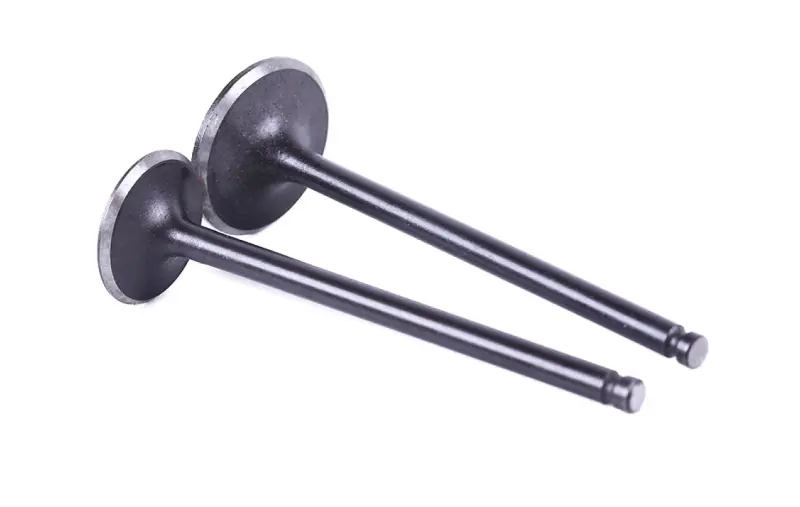

Клапаны двигателя 4T CB125 AMG-2, пара без оснастки

Клапаны двигателя 4T CB125 AMG-2

Пара предназначена для ремонта головки четырехтактного двигателя семейства CB125 в исполнении тип 2. Комплект включает два отдельных клапана для впускной и выпускной сторон газораспределительного механизма. Они управляют наполнением цилиндра свежей смесью и отводом отработавших газов, а в закрытом положении прилегают к седлам и участвуют в герметизации камеры сгорания. Это ремонтная позиция для случаев, когда требуется заменить именно клапаны, а остальные детали головки подбираются отдельно.

Назначение и конструкция

Каждая деталь состоит из тарелки со sealing-фаской, длинного стержня и проточки под фиксирующие сухари. Стержень перемещается в направляющей, а тарелка при закрытии садится на обработанную поверхность седла. Клапаны в паре различаются диаметром тарелок, поэтому впускную и выпускную детали нельзя менять местами. Правильное сопряжение стержня с направляющей и фаски с седлом влияет на свободный ход клапана, герметичность цилиндра и отвод тепла от тарелки к головке.

Обозначение «без оснастки» указывает на формат позиции: это пара самих клапанов, а не полный набор для переборки головки. Пружины, тарелки пружин, сухари, направляющие и маслосъемные колпачки выбирают по состоянию двигателя и параметрам установленной головки. Такой формат подходит для ремонта, при котором пригодные сопутствующие детали сохраняют либо комплектуют отдельно после дефектовки.

Когда рассматривают замену

Клапаны проверяют при снижении компрессии, нарушении герметичности камеры сгорания, повреждении рабочей фаски, прогаре тарелки, деформации стержня или чрезмерном износе сопряжения с направляющей. Перед заказом причина неисправности должна быть установлена при разборке головки: новый клапан не устранит изношенное седло, увеличенный зазор в направляющей или неисправность пружины. Одновременная проверка этих деталей помогает определить полный объем ремонта и избежать повторной разборки двигателя.

Как проверить совместимость

Маркер CB125 обозначает семейство двигателя, но сам по себе рабочий объем 125 см³ не подтверждает взаимозаменяемость со всеми моторами такого класса. Для этой пары требуется исполнение CB125 тип 2, встречающееся в карточках как AMG-2. При подборе сопоставьте со снятыми деталями и головкой следующие параметры:

• тип двигателя: четырехтактный CB125 и его конкретная модификация;
• общую длину: она определяет положение торца стержня относительно привода клапанов;
• диаметр стержня: он должен соответствовать направляющей с предусмотренным производителем зазором;
• диаметры тарелок: впускная и выпускная стороны должны совпадать со своими седлами;
• форму рабочей фаски: ее профиль обязан соответствовать обработке седла;
• расположение и форму проточек: от них зависит совместимость с сухарями и тарелками пружин.

Установка и проверка после ремонта

Монтаж выполняют после очистки и дефектовки головки цилиндра. До сборки проверяют прямолинейность клапанов, состояние седел, направляющих, пружин и фиксирующих деталей. Стержни перед введением в направляющие смазывают чистым моторным маслом. Маслосъемные колпачки и сухари целесообразно устанавливать новыми, используя подходящий съемник или рассухариватель пружин и защитную втулку для кромки колпачка.

После посадки клапанов контролируют пятно контакта и герметичность каждой стороны. Необходимость обработки седел или притирки определяют по результатам проверки; эту операцию проводят без изменения неподтвержденных размеров деталей. После окончательной сборки выставляют тепловые зазоры по данным для конкретной модификации двигателя и повторно проверяют свободное движение механизма. Тщательное сравнение старых клапанов с новой парой до начала монтажа — наиболее надежный способ убедиться, что выбран именно вариант CB125 тип 2.
