Маховик с обгонной муфтой AMG для 4T CG250

Маховик с обгонной муфтой AMG для 4T CG250

Узел относится к механизму запуска четырехтактного двигателя CG250. Он принимает вращение от шестерен электростартера, передает его коленчатому валу во время запуска, а после набора двигателем оборотов прекращает обратную передачу нагрузки на стартер. Такая схема позволяет электростартеру прокрутить двигатель, но не заставляет его вращаться вместе с уже запущенным мотором.

Работа обгонной муфты

При включении электростартера зубчатая передача приводит наружный венец маховика. Обгонная муфта блокируется в направлении запуска, поэтому крутящий момент передается на коленчатый вал. Когда двигатель начинает работать самостоятельно и скорость его вращения становится выше скорости стартерного привода, муфта переходит в свободный ход. Обратная нагрузка перестает передаваться на электростартер, что снижает риск его раскручивания двигателем и ударной нагрузки на сопряженные шестерни.

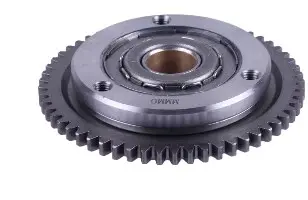

Конструкция выполнена в виде круглого узла с наружным зубчатым венцом, центральным посадочным отверстием и корпусом обгонного механизма. На лицевой части расположены три резьбовых отверстия. Такое исполнение необходимо учитывать при сравнении с демонтированной деталью: для двигателей семейства CB/CG встречаются маховики и стартерные муфты с другим расположением креплений, количеством отверстий и геометрией зубчатого венца.

Совместимость и подбор

Маховик AMG предназначен для четырехтактных двигателей CG250 объемом 250 см³. Подтверждена применяемость для Honda CG250, Shineray XY250GY и Zongshen ZS250. В пределах одной модели мотоцикла могут использоваться разные версии двигателя и механизма запуска, поэтому обозначение CG250 служит первым, но не единственным критерием выбора.

Перед установкой сопоставьте новую и снятую детали по следующим признакам:

• тип двигателя и обозначение CG250;
• наружный диаметр, общая высота и взаимное положение корпуса и зубчатого венца;
• количество зубьев, их шаг и профиль на наружной шестерне;
• диаметр и форма центрального посадочного отверстия;
• три резьбовых отверстия, расстояние между ними и их расположение;
• направление блокировки муфты и направление ее свободного вращения.

Совпадение только объема двигателя не подтверждает взаимозаменяемость. Посадка, зубчатое зацепление и крепежная схема должны полностью соответствовать установленной ранее детали. Если старый узел уже разобран, сохраните его до завершения подбора: непосредственное сравнение помогает исключить вариант с похожим названием, но другой конструкцией.

Когда требуется проверка и замена

Обгонную муфту диагностируют, если электростартер вращается, но коленчатый вал не прокручивается, зацепление возникает через раз, при запуске слышны резкие металлические удары либо механизм проскальзывает под нагрузкой. Эти признаки также могут быть связаны с износом промежуточных шестерен или неисправностью самого стартера, поэтому перед заменой следует проверить весь стартерный привод. Зубья сопряженных шестерен не должны иметь сколов, заметного замятия или следов неправильного зацепления.

Рекомендации по установке

Монтаж выполняют с учетом порядка разборки конкретной версии двигателя. Перед сборкой очищают посадочные поверхности, проверяют состояние крепежа и убеждаются, что маховик садится без перекоса и чрезмерного усилия. Затяжку выполняют в последовательности и с моментом, указанными в руководстве для мотоцикла или двигателя. Удары по центральной части и зубчатому венцу недопустимы: они могут нарушить посадку или повредить зацепление.

После монтажа проверьте свободное вращение механизма в одном направлении и уверенную блокировку в другом, затем проконтролируйте плавность зацепления шестерен. Маховик с обгонной муфтой AMG подходит для ремонта стартерного механизма CG250, когда геометрия, крепления и направление работы совпадают с исходной деталью.
